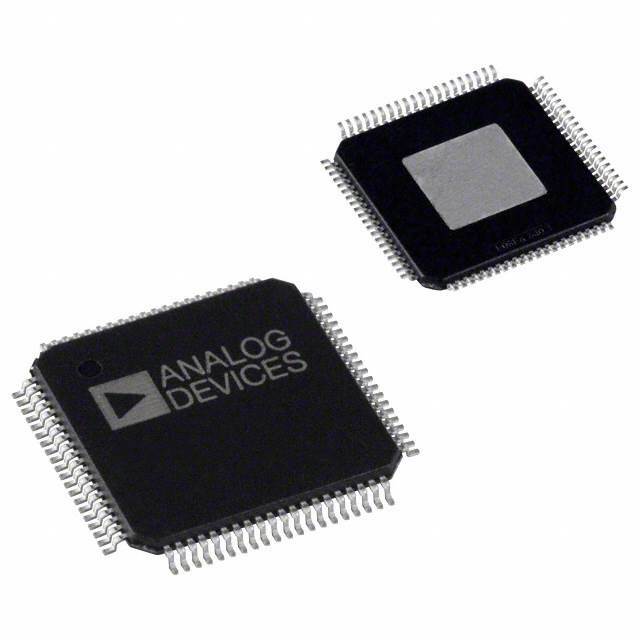

Цифро-аналоговый преобразователь AD9773BSVZRL от Analog Devices

Общее описание

AD9773BSVZRL представляет собой высокопроизводительный 12-битный цифро-аналоговый преобразователь (DAC) производства компании Analog Devices. Этот компонент реализует две цифровые входные шины и два параллельных канала для преобразования цифрового сигнала в аналоговый. Он поддерживает высокоскоростную передачу данных и отличается улучшенными линейными и нелинейными характеристиками.

Преимущества

• Высокое разрешение: 12-битная точность обеспечивает высокое качество выходного аналогового сигнала.
• Быстрое время установления: Время установления типично составляет около 11 наносекунд, что идеально подходит для высокоскоростных приложений.
• Дифференциальный выход: Устройство поддерживает дифференциальные выходы для улучшенной точности и снижения помех.
• Гибкие источники опорного напряжения: Возможность использования как внешнего, так и внутреннего источников опорного напряжения.
• Широкий температурный диапазон: Устройство работает в температурном диапазоне от -40°C до 85°C, что делает его подходящим для различных условий эксплуатации.

Недостатки

• Требование к источнику питания: Зависимость от источников питания 3.1V ~ 3.5V может ограничивать его применение в системах с другими требованиями к напряжению.
• Не буферизованный выход: Выходной ток не буферизован, что требует дополнительных компонентов для интеграции с некоторыми системами.

Типовое использование

• Беспроводные коммуникации: Может использоваться в передатчиках и приёмниках.
• Измерительные приборы: Подходит для систем измерения в промышленных и научных приложениях.
• Аудио и видео устройства: Может применяться в аудио/видео обработке сигналов и профессиональном оборудовании.

Рекомендации по применению

• Используйте подходящие схемы фильтрации на выходе для снижения шумов.
• Убедитесь в корректном проектировании системы питания, чтобы соответствовать требуемым диапазонам напряжений.
• Учтите требования к тепловому режиму и обеспечьте адекватное охлаждение, если это необходимо.
• Устанавливайте компоненты в строгом соответствии с рекомендованными условиями монтажа (Surface Mount).

Основные технические характеристики

• Разрядность ЦАП: 12 бит
• Количество ЦАП: 2
• Время установления: 11 нс (типично)
• Тип выхода: Ток - неблокированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания (аналоговое): 3.1V ~ 3.5V
• Напряжение питания (цифровое): 3.1V ~ 3.5V
• INL/DNL (LSB): ±0.4, ±0.2
• Архитектура: Источник тока
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус/Пакет: 80-TQFP с выводами (12x12 мм)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• AD9763: Похожий 12-битный ЦАП с несколько отличающимися характеристиками.
• MAX5881 от Maxim Integrated: Высокопроизводительный ЦАП для аналогичных приложений.

Выбор идеального компонента всегда зависит от конкретных требований вашего проекта. Используйте вышеупомянутые рекомендации для оптимального применения AD9773BSVZRL в ваших системах.
