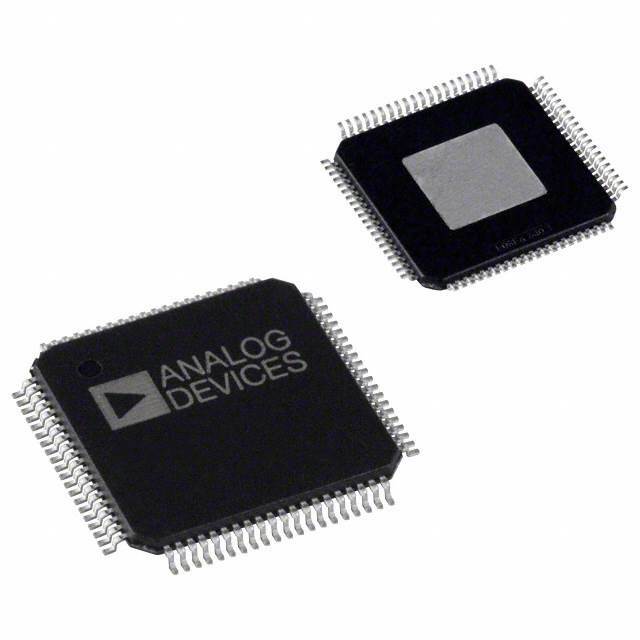

AD9773BSVZ от Analog Devices

Общее описание

AD9773BSVZ – это 12-битный цифро-аналоговый преобразователь (ЦАП) производства Analog Devices, предназначенный для высокоскоростной передачи данных. Он обладает двумя каналами DAC и подходит для применения в системах беспроводной связи, цифрового телевидения и радиосвязи.

Преимущества

• Высокая точность: ЦАП с 12-битной разрешающей способностью обеспечивает высокую точность и качество выходного сигнала.
• Быстрая скорость установления: Время установления сигнала составляет всего 11 нс, что делает его подходящим для высокоскоростных приложений.
• Дифференциальный выход: Поддержка дифференциального выхода улучшает помехозащищенность.
• Гибкость интерфейсов: Поддерживает параллельный интерфейс для гибкой интеграции в различные системы.
• Широкий диапазон рабочих температур: Рабочий диапазон от -40°C до 85°C позволяет использовать устройство в самых различных условиях.

Недостатки

• Необходимость внешнего опорного напряжения: Для полной функциональности требуется внешнее опорное напряжение.
• Относительно высокая цена: Высокая точность и производительность делают этот компонент более дорогим по сравнению с менее точными аналогами.

Типовое использование

• Системы беспроводной связи
• Цифровое телевидение
• Радиосвязь
• Высокоскоростные модуляторы

Рекомендации по применению

• Обеспечьте надежное питание в диапазоне от 3.1V до 3.5V для аналоговой и цифровой частей.
• Организуйте качественную систему охлаждения для стабильной работы в диапазоне температур.
• Используйте подходящие схемы фильтрации для минимизации шумов и помех.

Основные технические характеристики

• Разрядность (бит): 12
• Количество ЦАП: 2
• Время установления: 11 нс (типичное)
• Тип выхода: Токовый - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 3.1V ~ 3.5V
• Напряжение питания, цифровое: 3.1V ~ 3.5V
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 80-TQFP Exposed Pad (12x12)
• Монтаж на плату: Поверхностный монтаж

Возможные аналоги

• AD9744 от Analog Devices
• AD9122 от Analog Devices
• MAX5876 от Maxim Integrated

Для детального технического описания и схем использования, пожалуйста, обратитесь к официальной документации производителя.
