AD9772AST

AD9772AST от Analog Devices

Общее описание

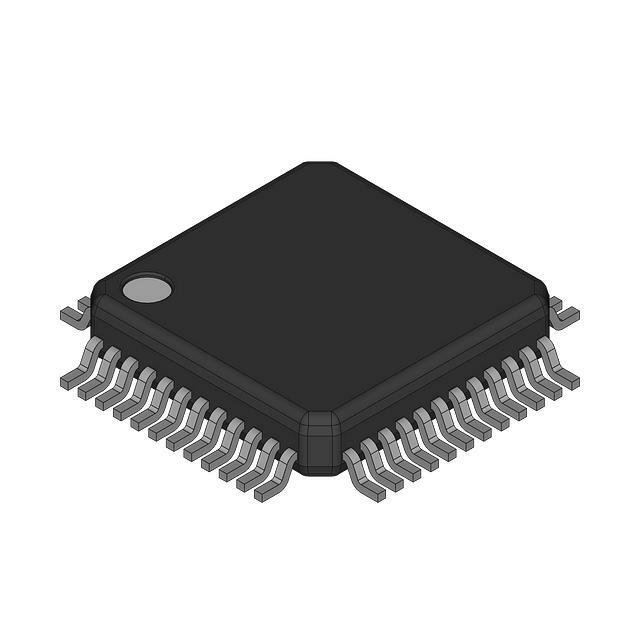

AD9772AST – это 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент предназначен для использования в высокопроизводительных системах обработки цифровых сигналов (DSP), радиоэлектронных системах, а также в телекоммуникациях. Поставляется в компактном корпусе 48-LQFP (7x7).

Преимущества

• Высокая точность: AD9772AST обеспечивает 14-битную точность преобразования, что подходит для применения в системах, требующих высококачественного преобразования.
• Высокая скорость: Быстрое время установления сигнала (11 нс типично) позволяет использовать данный компонент в высокоскоростных приложениях.
• Гибкость работы: Предусмотрена работа как с внешним, так и с внутренним источником опорного напряжения.
• Компактность: Корпус 48-LQFP обеспечивает компактное размещение на печатной плате и подходит для поверхностного монтажа.

Недостатки

• Не буферизованный выход: Выход на ток не буферизован, что может потребовать дополнительных схем буферизации в некоторых приложениях.
• Ограниченный диапазон питающего напряжения: Операционный диапазон питающего напряжения составляет 2.7В ~ 3.6В, что может ограничивать использование в системах с другими требованиями к питанию.

Типовое использование

• Радиоэлектронные системы и телекоммуникации.
• Высокопроизводительные системы цифровой обработки сигналов.
• Аудио и видео оборудование.
• Оборудование для измерений и анализа данных.

Рекомендации по применению

• Для достижения максимальной точности и стабильности рекомендуется использовать качественные внешние источники опорного напряжения.
• Обеспечьте хорошую декуплирующую емкость на линиях питания для предотвращения шумов и помех.
• При необходимости используйте внешние буферные компоненты на выходе для улучшения согласования импеданса и защиты цепей.

Основные технические характеристики

• Разрядность ЦАП: 14 бит
• Количество ЦАП: 1
• Время установления: 11 нс (типично)
• Тип выхода: Токовый – не буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутреннее и внешнее
• Напряжение питания, аналоговое: 2.7В ~ 3.6В
• Напряжение питания, цифровое: 2.7В ~ 3.6В
• Нелинейность INL/DNL (LSB): ±3.5, ±2
• Архитектура: Источник тока, R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 48-LQFP (7x7)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9773BSTZ: Дополнительный член той же семейства с аналогичными характеристиками.
• AD9754ARUZ: 14-битный ЦАП с схожими характеристиками и параметрами.

Используя данный компонент, вы получаете надежное и высокоточное решение для преобразования цифровых сигналов в аналоговые, что особенно полезно при разработке сложных систем радиоэлектроники и обработки данных.
