AD976AAN

Описание AD976AAN от Analog Devices

Общее описание:

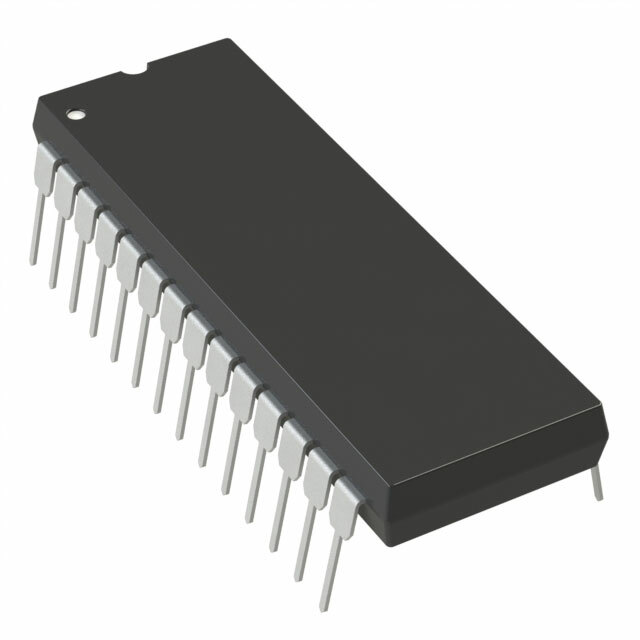

AD976AAN — это высокоточный 16-разрядный аналого-цифровой преобразователь (ADC) компании Analog Devices. Преобразователь использует архитектуру SAR (Successive Approximation Register) и имеет один вход для аналогового сигнала. AD976AAN поставляется в корпусе PDIP с 28 выводами, что делает его удобным для использования на стандартных печатных платах.

Преимущества:

• Высокая разрядность (16 бит), обеспечивающая высокую точность преобразования.
• Высокая скорость выборки до 200 килосемплов в секунду (kS/s).
• Встроенные функции захвата образцов и аналого-цифрового преобразования (S/H-ADC).
• Возможность использования как внутреннего, так и внешнего опорного напряжения.
• Широкий диапазон рабочих температур от -40°C до 85°C.

Недостатки:

• Устаревший статус ("Obsolete"), что может затруднить его приобретение и поддержку.
• Ограниченная скорость выборки по сравнению с более современными ADC.
• Требуется внешнее опорное напряжение для достижения оптимальной точности.

Типовое использование:

• Прецизионное измерение и контроль в промышленной автоматизации.
• Измерительные приборы и системы сбора данных.
• Медицинские приборы, требующие высокой точности.
• Научные исследования и лабораторные исследования.

Рекомендации по применению:

• Для достижения наилучшей точности используйте высокостабильное внешнее опорное напряжение.
• Обеспечьте надлежащее экранирование и заземление для минимизации воздействия шумов.
• Учитывайте максимальную скорость выборки, чтобы избежать искажений сигнала.

Основные технические характеристики:

• Разрядность: 16 бит
• Скорость выборки: 200 кS/s
• Входы: 1 (одновходной)
• Тип входа: Одноканальный (Single Ended)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Количество A/D преобразователей: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Температурный диапазон: от -40°C до 85°C
• Корпус: 28-PDIP

Возможные аналоги:

• AD977A от Analog Devices: Имеет схожие характеристики, но может иметь улучшенные параметры.
• ADS7806 от Texas Instruments: Одноканальный 16-разрядный SAR ADC, подходит для заменителя.
• MCP3301 от Microchip: Аналогичный 13-разрядный SAR ADC, при необходимости меньше битов.

Заключение:
AD976AAN от Analog Devices — это надёжный и высокоточный АЦП, предназначенный для прецизионных измерений. Несмотря на устаревший статус, он остаётся отличным выбором для ряда приложений, требующих высокой точности.
