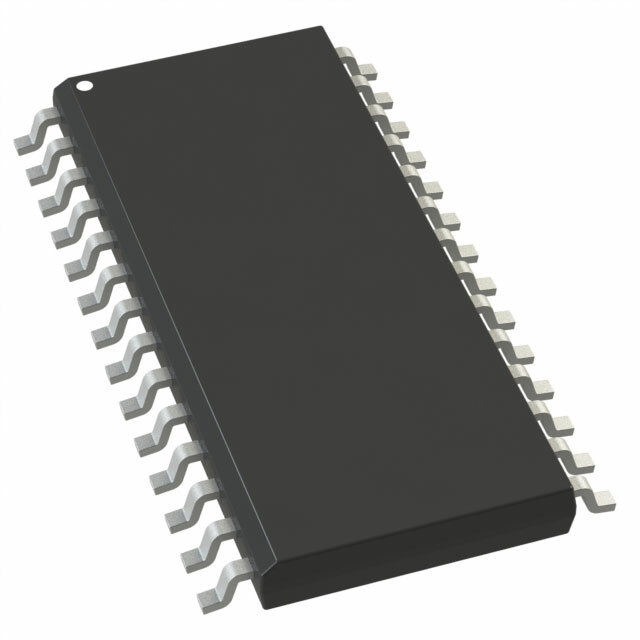

AD9750ARUZ

Цифро-аналоговый преобразователь AD9750ARUZ от Analog Devices

Общее описание

AD9750ARUZ – это 10-битный цифро-аналоговый преобразователь (DAC) с высокой скоростью передачи данных, разработанный корпорацией Analog Devices. Совместимый с многочисленными цифровыми системами, этот DAC идеально подходит для радиочастотных (RF) систем и высокоскоростных цифровых устройств связи.

Преимущества

• Высокая скорость: Время установления выходного сигнала составляет всего 35 нс, что позволяет использовать компонент в системах с высокими требованиями к скорости обработки данных.
• Разностный выход: Наличие дифференциального выхода улучшает соотношение сигнал/шум и минимизирует влияние шумов.
• Гибкость в питании: Поддерживается широкий диапазон напряжений питания как для аналоговой, так и для цифровой частей, что упрощает интеграцию в различные системы.

Недостатки

• Требования к внешним компонентам: Для достижения максимальной производительности могут потребоваться высокоточные внешние компоненты, такие как смещение опорного напряжения и фильтры.
• Потребляемая мощность: DAC может иметь относительно высокое потребление энергии, что нужно учитывать при проектировании устройств с ограниченным энергопотреблением.

Типовое использование

• Радиочастотные системы передачи данных
• Высокоскоростные системы цифровой связи
• Тестовое и измерительное оборудование
• Системы обработки видеосигнала и изображения

Рекомендации по применению

• Выбор внешних компонентов: Используйте высокостабильные источники опорного напряжения и фильтры для повышения точности и стабильности выходного сигнала.
• Требования к питанию: Разделяйте аналоговое и цифровое питание для минимизации перекрёстных помех.
• Тепловой режим: Обеспечьте надлежащую теплоотдачу и вентиляцию для поддержания рабочих температур в допустимых пределах.

Основные технические характеристики

• Разрядность DAC: 10 бит
• Количество DAC: 1
• Время установления: 35 нс (типично)
• Тип выхода: Ток – небуферированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опоры: Внешняя, внутренняя
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• INL/DNL (LSB): ±0.1, ±0.1
• Архитектура: Источник тока
• Рабочая температура: -40°C ~ 85°C
• Корпус: 28-TSSOP (0.173", 4.40мм ширина)
• Способ монтажа: Поверхностный

Возможные аналоги

• AD9760ARUZ от Analog Devices – аналогичный по функциональности, но с более высокой разрядностью (12 бит).
• DAC081S101 от Texas Instruments – 8-битный DAC с аналогичными параметрами скорости и выходным током, подходящий для менее требовательных приложений.

Использование AD9750ARUZ от Analog Devices позволяет реализовать высококачественные и высокоскоростные системы с минимальными задержками и высокой точностью преобразования сигналов.
