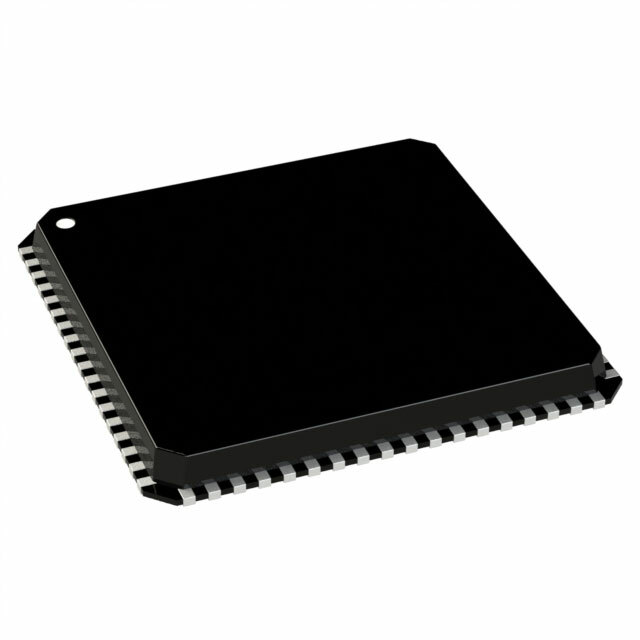

AD9743BCPZ

Описание компонента: AD9743BCPZ от Analog Devices

Общее описание

AD9743BCPZ - это 10-битный цифро-аналоговый преобразователь (ЦАП) производства Analog Devices. Этот компонент предназначен для высокоскоростного преобразования цифровых сигналов в аналоговые с высокой точностью и эффективностью.

Преимущества

• Высокая точность: Обеспечивает точность преобразования с типичным значением нелинейности менее ±0.1 LSB.
• Широкий диапазон напряжений: Поддерживает широкий диапазон напряжений питания как для аналоговой, так и для цифровой части.
• Дифференциальный выход: Обеспечивает высокую стабильность и низкий уровень шума.

Недостатки

• Необходимость внешнего референсного источника: В некоторых конфигурациях для достижения максимальной производительности требуется внешний источник опорного напряжения.
• Требует тщательной реализации на плате: Высокоскоростные компоненты требуют тщательного проектирования печатной платы для минимизации шумов и кросс-токов.

Типовое использование

• Вещательные системы
• Телекоммуникационные системы
• Системы обработки сигналов
• Измерительные приборы

Рекомендации по применению

• Правильное питание: Обеспечьте стабильное питание для аналоговой и цифровой частей преобразователя. Используйте качественные источники питания.
• Разводка платы: Разрабатывайте печатные платы с учетом высокоскоростных сигналов. Предусмотрите экранирование и разведение критических цепей.
• Справочные данные: Используйте рекомендованные производителем схемы включения и значения компонентов.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 2
• Тип выхода: Токовый (Unbuffered)
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний / Внутренний
• Напряжение питания (аналоговое): 3,13 В ~ 3,47 В
• Напряжение питания (цифровое): 1,7 В ~ 1,9 В, 3,13 В ~ 3,47 В
• Нелинейность (INL/DNL): ±0.1, ±0.05 LSB
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 72-LFCSP-VQ (10x10 мм)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• AD9741BCPZ: 8-битный аналог от того же производителя.
• DAC5672: Аналогичный 10-битный ЦАП от Texas Instruments.
• AD9772A: Более высокоскоростной 12-битный ЦАП от Analog Devices.

Этот компонент идеален для использования в высокоэффективных системах, требующих точного преобразования цифро-аналоговых сигналов.
