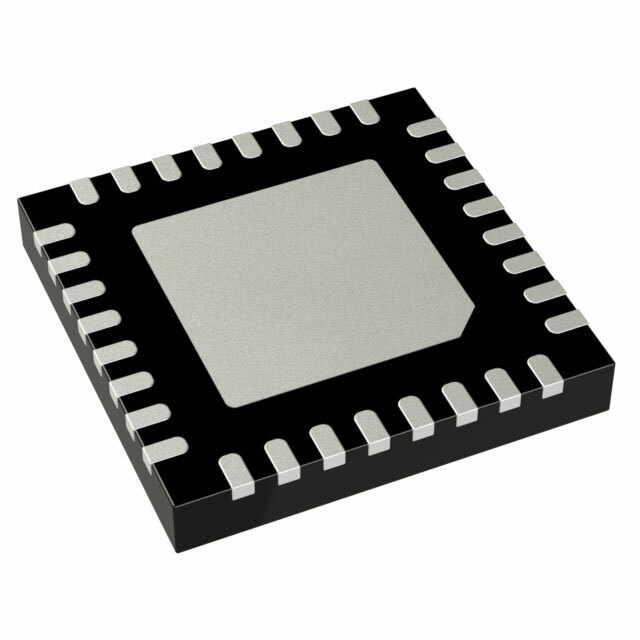

AD9740ACPZ

Цифро-аналоговый преобразователь AD9740ACPZ от Analog Devices

Общее описание

AD9740ACPZ – это монофонический 10-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Он предназначен для высокоскоростного преобразования цифровых сигналов в аналоговые и применяется в различных системах связи и цифровой обработки сигналов. Устройство поддерживает внешний и внутренний опорные сигналы, что делает его универсальным решением для множества применений.

Преимущества

• Высокая скорость: Время установления сигнала составляет всего 11 нс, что обеспечивает быструю реакцию и высокую производительность.
• Точность: Поддержка дифференциального выхода и низкий уровень нелинейных искажений (INL/DNL) обеспечивают высокую точность преобразования.
• Гибкость в применении: Внешний и внутренний опорные сигналы позволяют устройству адаптироваться под различные условия использования.

Недостатки

• Требовательность к питанию: Рабочее напряжение устройства составляет 2,7 В - 3,6 В, что требует стабильного источника питания для надежной работы.
• Относительно сложная интеграция: Требуется тщательный дизайн печатной платы (PCB) для обеспечения оптимальных характеристик устройства.

Типовое использование

• Радиочастотные системы
• Цифровые системы обработки сигналов
• Беспроводная связь
• Измерительные приборы
• Системы аудио и видео

Рекомендации по применению

• Используйте внешние компоненты высокого качества для опорных сигналов, чтобы максимизировать точность и стабильность выходного сигнала.
• Обеспечьте адекватное охлаждение и управление тепловыделением на печатной плате для поддержания рабочих температур.
• Убедитесь в наличии надежной фильтрации и заземления на печатной плате для уменьшения шумов и помех.

Технические характеристики

• Разрядность: 10 бит
• Кол-во ЦАПов: 1
• Время установления: 11 нс (типично)
• Тип выхода: Токовый (небуферизованный)
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного сигнала: Внешний, внутренний
• Напряжение питания, аналоговое: 2,7 В - 3,6 В
• Напряжение питания, цифровое: 2,7 В - 3,6 В
• INL/DNL (LSB): ±0,15, ±0,12
• Архитектура: Источник тока
• Рабочая температура: -40°C ~ +85°C
• Корпус/исполнение: 32-VFQFN с открытым кристаллом, CSP
• Установка: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9716 от Analog Devices
• DAC5674 от Texas Instruments
• LTC1668 от Linear Technology (Analog Devices)

AD9740ACPZ предлагает баланс между скоростью, точностью и гибкостью, что делает его особенно полезным для высокопроизводительных приложений в области цифровой обработки сигналов и беспроводной связи.
