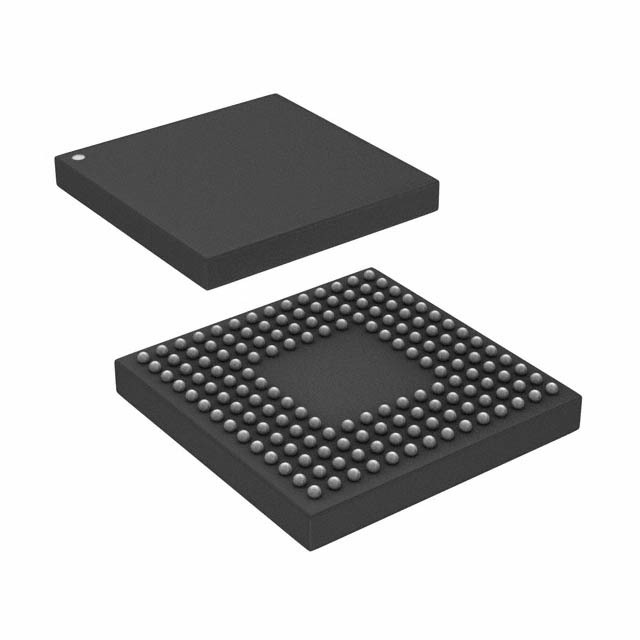

AD9739ABBCZ от Analog Devices

Общее описание

AD9739ABBCZ представляет собой высокопроизводительный 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот ЦАП предназначен для высокоскоростных приложений, таких как передача данных по оптоволокну, базовые станции и радиочастотные (RF) передатчики. Он обеспечивает широкий динамический диапазон и высокую линейность при использовании параллельного интерфейса LVDS (Low Voltage Differential Signaling).

Преимущества

• Высокая точность: 14-битное разрешение.
• Быстрое время установления: Типичное время установления составляет 13нс.
• Поддержка дифференциального вывода: Обеспечивает высокий уровень сигнал-шум и минимальное искажение.
• Широкий рабочий диапазон температур: От -40°C до 85°C.
• Универсальные источники питания: Поддержка различных напряжений питания для аналоговой и цифровой части.

Недостатки

• Требовательность к системе охлаждения: Высокопроизводительные компоненты требуют эффективного отвода тепла.
• Сложность интеграции: Необходимы дополнительные компоненты для обеспечения полной функциональности в цепи.

Типовое использование

• Базовые станции сотовой связи
• Оптоволоконная связь
• Радиочастотные и микроволновые передатчики
• Цифровая обработка сигналов (DSP)

Рекомендации по применению

• Эффективное охлаждение: Используйте радиаторы или другие средства для отвода тепла, чтобы обеспечить стабильную работу.
• Высококачественные источники питания: Для достижения максимальной точности используйте стабилизированные источники питания.
• Дифференциальные сигнальные линии: Обеспечьте правильное выполнение дифференциальных пар, чтобы минимизировать электромагнитные помехи и искажения сигнала.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП: 1
• Время установления: 13нс (типичное)
• Тип выхода: Токовый - небуферизированный
• Дифференциальный вывод: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 1.7В - 1.9В, 3.1В - 3.5В
• Напряжение питания, цифровое: 1.7В - 1.9В, 3.1В - 3.5В
• ИНЛ/ДНЛ (LSB): ±2.5, ±2
• Архитектура: Quad-Switch
• Рабочая температура: -40°C - 85°C
• Корпус: 160-LFBGA, CSPBGA
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD9739 от Analog Devices
• AD9172 от Analog Devices
• DAC3484 от Texas Instruments

AD9739ABBCZ - это высококачественный компонент, который станет базой для создания эффективных и точных систем обработки и передачи данных.
