Цифро-аналоговый преобразователь AD9737ABBCZ от Analog Devices

Общее описание

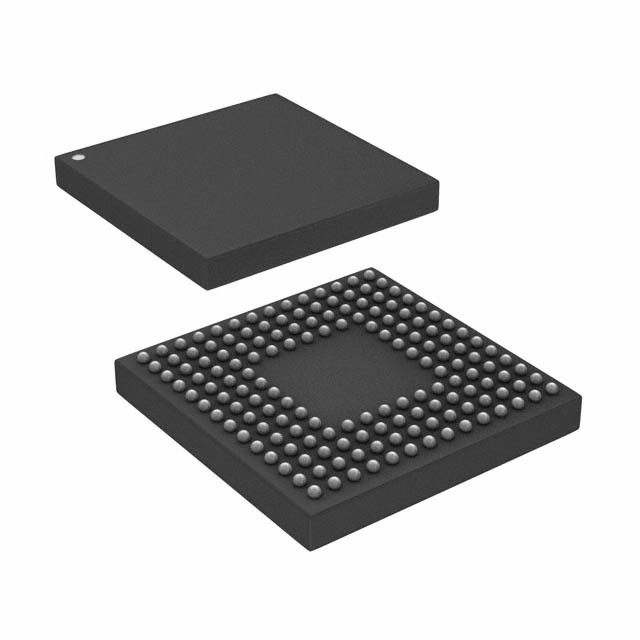

AD9737ABBCZ — это 11-битный высокоскоростной цифро-аналоговый преобразователь (ЦАП) с одним каналом выхода. Устройство разработано для применения в различных высокопроизводительных цифровых и аналоговых системах. Поставляется в корпусе 160-CSPBGA (12x12), что упрощает интеграцию в компактные устройства.

Преимущества

• Высокая скорость: Быстрое время установления сигнала всего 13 нс.
• Высокая точность: Относительная линейность ±0,5 LSB обеспечивает низкий уровень нелинейных искажений.
• Гибкость в использовании: Поддерживает несколько источников питания (1.7V ~ 1.9V, 3.1V ~ 3.5V) для аналоговой и цифровой части.
• Разнообразие настроек: Поддерживает внутренний и внешний типы опорного напряжения.

Недостатки

• Требования к монтажу: Нужно использовать методы поверхностного монтажа (SMT), что может требовать специализированного оборудования.
• Сложность работы с интерфейсом LVDS: Необходимо учитывать особенности дифференциального интерфейса LVDS при проектировании.

Типовое использование

• Высокоскоростные коммуникационные системы
• Радиочастотные приложения
• Системы обработки сигналов
• Прецизионные измерительные приборы

Рекомендации по применению

• Обеспечьте стабилизированное питание для аналоговой и цифровой части схемы для достижения максимальной производительности.
• Используйте соответствующие методы охлаждения, если устройство работает в жестких температурных условиях (от -40°C до 85°C).
• Проектируйте печатные платы с учетом дифференциального интерфейса LVDS для минимизации помех и улучшения качества сигнала.

Основные технические характеристики

• Разрядность: 11 бит
• Количество ЦАП: 1
• Время установления сигнала: 13 нс (типичное)
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешний, внутренний
• Питание (аналоговое): 1.7V ~ 1.9V, 3.1V ~ 3.5V
• Питание (цифровое): 1.7V ~ 1.9V, 3.1V ~ 3.5V
• Интегральная нелинейность/Дифференциальная нелинейность (LSB): ±0.5, ±0.5
• Архитектура: Quad-Switch
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 160-CSPBGA (12x12)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9739A от Analog Devices
• DAC5687 от Texas Instruments
• LTC1668 от Analog Devices

Этот мощный и многофункциональный ЦАП подойдет для разнообразных высокопроизводительных приложений, где критически важна точность и скорость преобразования.
