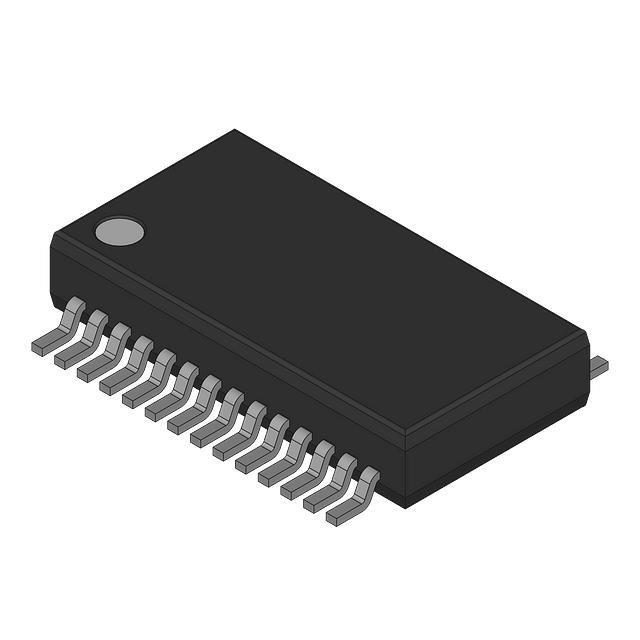

AD9732BRS от Analog Devices

Общее описание

AD9732BRS - это 10-разрядный цифро-аналоговый преобразователь (ЦАП) с буферированным выходом напряжения, разработанный компанией Analog Devices. Этот компонент высоко ценится за свою высокую точность и скоростные характеристики, что делает его подходящим для широкого спектра применений в аналоговых и смешанных сигнальных системах.

Преимущества

• Высокая точность: Обеспечивает точность преобразования с минимальными линейными ошибками (INL и DNL).
• Высокая скорость: Обладая временем установления в 4.75ns, идеален для быстродействующих систем.
• Буферированный выход напряжения: Упрощает интеграцию и повышает стабильность работы.
• Широкий диапазон температур: Работает в температурном диапазоне от -40°C до +85°C.

Недостатки

• Сравнительно высокая стоимость: В сравнении с менее скоростными и менее точными аналогами.
• Требует тщательного проектирования платы: Для достижения оптимальных характеристик.

Типовое использование

AD9732BRS широко используется в системах, требующих высокоскоростных и точных цифро-аналоговых преобразований:

• Радиочастотные передатчики
• Системы связи
• Оборудование для измерений и тестирования
• Медицинское оборудование

Рекомендации по применению

• Обеспечьте качественное питание: Для достижения заявленных характеристик используйте стабилизированные источники питания с низким уровнем шума.
• Правильное разведение на плате: Уделите внимание маршрутизации сигналов, особенно вокруг выводов питания и земли для минимизации шумов и помех.
• Используйте термостабильные компоненты: Для работы в широком диапазоне температур.

Основные технические характеристики

• Разрядность: 10 бит
• Количество D/A преобразователей: 1
• Время установления: 4.75ns
• Тип выхода: Буферированный выход напряжения
• Дифференциальный выход: Нет
• Рабочий температурный диапазон: -40°C ~ +85°C
• Корпус/тип упаковки: 28-выводной SSOP
• Архитектура: Токовый источник
• Максимальная INL/DNL: ±1.5, ±1 LSB

Возможные аналоги

• AD9760: Аналог с похожими характеристиками, но с разрядностью 12 бит.
• DAC7715 от Texas Instruments: ЦАП 12 бит с похожими характеристиками.
• AD9764 от Analog Devices: Более высокоточный и быстродействующий аналог с разрядностью 14 бит.

AD9732BRS является высококачественным и надежным выбором для задач, связанных с точными и быстродействующими цифро-аналоговыми преобразованиями, и может успешно применяться в различных отраслях электроники.
