AD9726BSVZ

AD9726BSVZ от Analog Devices

Общее описание

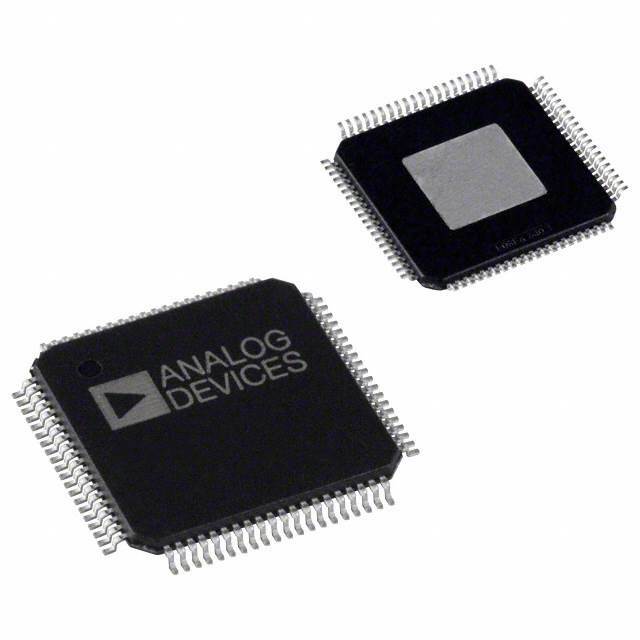

AD9726BSVZ — это высокопроизводительный 16-битный ЦАП (Цифро-аналоговый преобразователь) от компании Analog Devices, предназначенный для преобразования цифрового сигнала в аналоговый. Устройство заключено в корпус типа TQFP с габаритами 12x12 мм и оснащено 80 контактами. ЦАП AD9726BSVZ используется в приложениях, требующих высокой точности и скорости преобразования.

Преимущества

• Высокая разрядность (16 бит) обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Дифференциальный выход повышает устойчивость сигнала к помехам.
• Высокая скорость установления (10.5 нс) для быстрого отклика.
• Двойное питание (2.37-2.63 В для цифровой и 3.13-3.47 В для аналоговой части) для минимизации энергопотребления.
• LVDS интерфейс обеспечивает надежную передачу данных при высоких скоростях.

Недостатки

• Значительное энергопотребление из-за высокой производительности.
• Требует применения внешнего опорного напряжения для оптимальной работы.
• Необходима тщательная компоновка печатной платы для минимизации помех и обеспечения стабильной работы.

Типовое использование

• Системы связи и телекоммуникации.
• Высокоскоростные измерительные приборы.
• Радиочастотные передачи.
• Высококачественные аудиосистемы.
• Системы спутниковой связи.

Рекомендации по применению

• Питание: Используйте стабилизированные источники питания для аналоговой и цифровой частей.
• Компоновка платы: Уделяйте внимание заземлению и экранированию в высокой частотной среде.
• Теплоотвод: Убедитесь, что корпус с тепловым выводом хорошо соединен с площадкой для обеспечения надлежащего охлаждения.
• Фильтрация: Добавьте фильтрующие конденсаторы на линиях питания для уменьшения шумов.

Основные технические характеристики

• Разрядность (Number of Bits): 16
• Количество ЦАП (Number of D/A Converters): 1
• Время установления (Settling Time): 10.5 нс (типичное)
• Тип выхода (Output Type): Токовый, безбуферный (Current - Unbuffered)
• Дифференциальный выход (Differential Output): Да
• Интерфейс данных (Data Interface): LVDS - параллельный
• Тип опорного напряжения (Reference Type): Внешний, внутренний
• Напряжение питания, аналоговая часть (Voltage - Supply, Analog): 3.13В ~ 3.47В
• Напряжение питания, цифровая часть (Voltage - Supply, Digital): 2.37В ~ 2.63В
• Диапазон рабочих температур (Operating Temperature): -40°C ~ 85°C
• Корпус (Package / Case): 80-TQFP с экспонированной площадкой
• Монтаж (Mounting Type): Поверхностный монтаж (Surface Mount)

Возможные аналоги

• AD9744 от Analog Devices: также 16-битный ЦАП, предлагающий схожие характеристики.
• MAX5873 от Maxim Integrated: высокопроизводительный 16-битный ЦАП.
• DAC9881 от Texas Instruments: еще один конкурент с аналогичными функциями и разрядностью.

Используйте AD9726BSVZ для создания высокоточных, высокоскоростных систем, где важны надежность и качество аналогового выхода.
