AD9720TE/883B

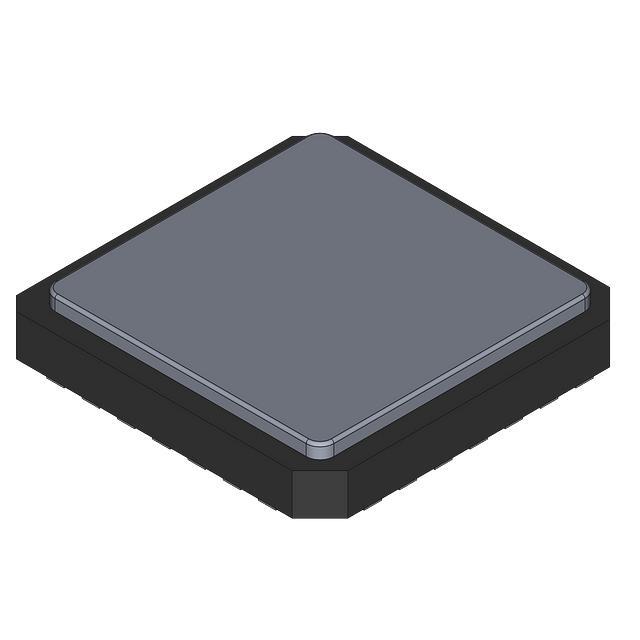

Цифро-аналоговый преобразователь AD9720TE/883B от Analog Devices

Общее описание: AD9720TE/883B – это 10-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Данный ЦАП разработан для высокоскоростных преобразований и имеет высокую точность смачивания и линейности. Он поставляется в корпусе 28-CLCC и предназначен для монтажа на поверхность (SMT).

Преимущества:

• Высокая скорость установки на уровне 4.5 нс, что делает его идеальным решением для приложений, требующих быстрого отклика.
• Высокая точность преобразования с типовыми значениями INL (интегральная нелинейность) и DNL (разностная нелинейность) ±0.7 и ±0.6 LSB соответственно.
• Поддержка внешнего и внутреннего опорного напряжения, что обеспечивает дополнительную гибкость.
• Широкий диапазон рабочей температуры от -55°C до 125°C, подходящий для суровых условий эксплуатации.

Недостатки:

• Высокие требования к питанию, необходим 5 В для аналогового и цифрового сегментов.
• Отсутствие буферизации выходного сигнала может требовать дополнительных компонентов в схеме.

Типовое использование:

• Высокоскоростные системы обработки сигналов.
• Оборудование для телекоммуникаций и передачи данных.
• Применение в военной и аэрокосмической технике (соответствие военным стандартам).
• Тестовое и измерительное оборудование, где важны быстродействие и точность.

Рекомендации по применению:

• Используйте качественные источники питания для поддержания стабильного напряжения в пределах 4.75В ~ 5.25В.
• Обеспечьте хорошее теплоотведение при эксплуатации в условиях высокой температуры.
• Сочетайте с операционными усилителями для буферизации выходного сигнала, если необходимо.

Основные технические характеристики:

• Разрядность: 10 бит
• Количество ЦАП: 1
• Время установления: 4.5 нс (тип.)
• Тип выхода: Ток - небукферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: -
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 4.75В ~ 5.25В
• Напряжение питания (цифровое): 4.75В ~ 5.25В
• INL/DNL (LSB): ±0.7, ±0.6
• Архитектура: Источник тока
• Рабочая температура: -55°C ~ 125°C
• Корпус/исполнение: 28-CLCC (11.43x11.43 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• AD9740 от Analog Devices – 10-битный ЦАП с повышенной скоростью преобразования.
• AD5430 от Analog Devices – 8-битный ЦАП с аналогичным диапазоном напряжений питания и температурного диапазона.

Этот компонент идеально подходит для задач требуется высокая скорость и точность преобразования.
