AD9712BAP

DAC AD9712BAP от Analog Devices

Общее описание

AD9712BAP - это высококачественный 12-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Данный компонент является элементом портфолио устройств с точным цифровым управлением и может использоваться в широком спектре приложений, где критически важны точность и скорость преобразования.

Преимущества

• Высокая разрешающая способность – 12-битное разрешение позволяет получать точные и детализированные аналоговые сигналы.
• Быстрое время установления – всего 27 нс, что позволяет использовать данный компонент в высокоскоростных приложениях.
• Встроенный внутренний и внешний опорные источники – обеспечивает гибкость при проектировании системы.

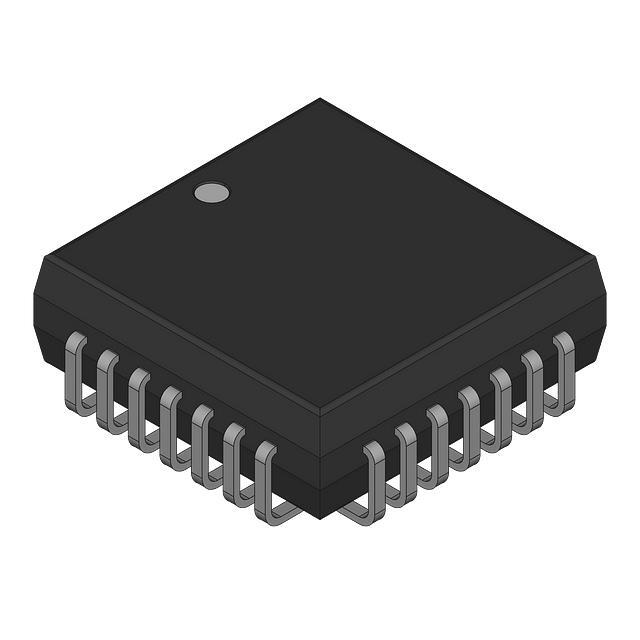

• Компактный корпус – 28-выводной PLCC-корпус (11.51x11.51 мм) делает этот компонент подходящим для монтажа на печатные платы.

Недостатки

• Требуется внешний источник опорного напряжения для некоторых применений, что может добавить сложности в проектировании системы.
• Ограниченный диапазон рабочих температур (от -25°C до 85°C) может не подходить для работы в экстремальных условиях.

Типовое использование

AD9712BAP отлично подойдет для следующих приложений:

• Системы автоматического управления
• Цифровые аудиоаппараты
• Тестовые и измерительные системы
• Медицинское оборудование
• Системы телекоммуникации и передачи данных

Рекомендации по применению

• Рассмотрите использование внешнего опорного напряжения для повышения точности и стабильности выходного сигнала.
• Обеспечьте эффективное охлаждение для поддержания рабочего температурного диапазона и предотвращения перегрева.
• Используйте фильтры и защитные схемы для минимизации электромагнитных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 27 нс
• Тип выходного сигнала: Токовый - Буферированный
• Дифференциальный выход: Нет
• Тип интерфейса данных: -
• Тип опорного напряжения: Внутренний, Внешний
• Диапазон напряжения питания (аналоговое): -
• Диапазон напряжения питания (цифровое): -
• Неинтенсивность/Линеарность (ИНЛ/ДЛН): ±1, ±1.25 ЛСБ
• Архитектура: Источник тока, R-2R
• Рабочий температурный диапазон: -25°C ~ 85°C
• Корпус: 28-выводной корпус LCC (J-выводы)
• Монтаж: Поверхностный

Возможные аналоги

• AD7541A от Analog Devices
• DAC0830 от Texas Instruments
• MAX5217 от Maxim Integrated

Заключение

ЦАП AD9712BAP от Analog Devices - это надежное и высокоточное устройство, которое может использоваться в различных высокопроизводительных приложениях. При проектировании и применении этого компонента следует учитывать рабочие условия и предусматривать меры для повышения точности и стабильности системы.
