AD9707BCPZRL7

AD9707BCPZRL7 от Analog Devices

Общее описание:

AD9707BCPZRL7 — это 14-разрядный цифровой к аналоговому преобразователь (ЦАП), производимый компанией Analog Devices. Внутренняя архитектура устройства обеспечивает высокое разрешение и точность, что делает его идеальным для использования в различных приложениях, где требуется преобразование цифровых сигналов в аналоговые с высокой точностью и скоростью.

Преимущества:

• Высокое разрешение: 14-битная точность обеспечивает высокое качество аналоговых выходных сигналов.
• Быстрое время установления: Быстрое время установления, что позволяет использование в высокоскоростных системах.
• Многофункциональность: Поддержка внешнего и внутреннего источников опорного напряжения.
• Компактный форм-фактор: Упаковка в корпус LFCSP-VQ (32 выводов, 5x5 мм) облегает использование в ограниченном пространстве.

Недостатки:

• Коммерческое применение: Диапазон рабочих температур -40°C ~ 85°C может ограничить использование устройства в экстремальных условиях.
• Не буферизованный выход: Не буферизованный выходной сигнал может потребовать дополнительных компонентов для конечных применений.

Типовое использование:

• В системах связи, где требуется точное цифровое к аналоговое преобразование.
• В аудиосистемах и системах звукозаписи для высококачественного цифрового к аналоговому преобразования.
• В системах управления и измерения, где требуется высокая точность.

Рекомендации по применению:

• Используйте правильные опорные напряжения для обеспечения максимальной точности и стабильности выходного сигнала.
• Убедитесь, что используются категории компонентов, устойчивых к диапазону рабочих температур для данной среды эксплуатации.
• При необходимости буферизируйте выходной сигнал для повышения производительности системы.

Основные технические характеристики:

• Разрешение: 14 бит
• Количество ЦАП: 1
• Время установления: 11нс (типичное)
• Тип выхода: Токовый – не буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний, Внутренний
• Напряжение питания, аналоговое: 1.8V, 3.3V
• Напряжение питания, цифровое: 1.8V, 3.3V
• Интегральная нелинейность (INL): ±1.4 LSB
• Дифференциальная нелинейность (DNL): ±1.2 LSB
• Архитектура: Источник тока
• Температурный диапазон работы: -40°C ~ 85°C

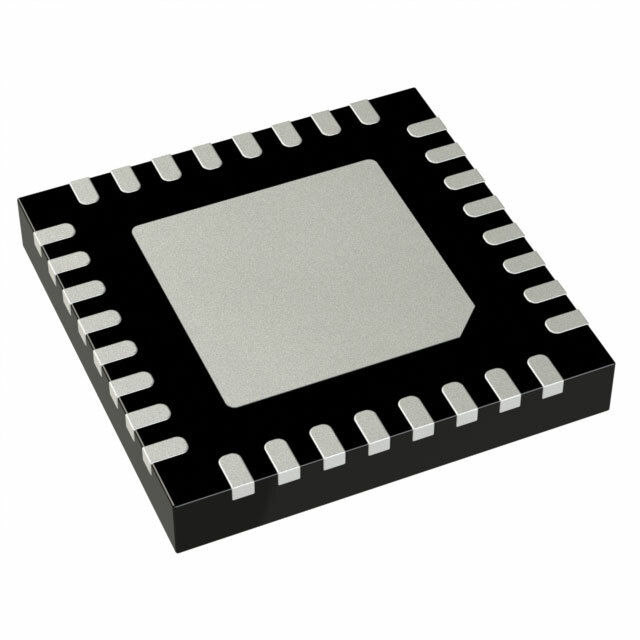

• Корпус/Пакет: 32-VFQFN (5x5 мм), со вскрытой контактной площадкой (площадка для отведения тепла)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD9705: Аналогичный ЦАП, но с чуть менее высоким разрешением — 12 бит.
• AD9740: 14-разрядный ЦАП с похожими характеристиками, но с другими корпусными особенностями и диапазоном напряжений питания.

Этот компонент идеально подходит для применения в высокоскоростных и высокоточных цифровых к аналоговым преобразовательных системах, где важны компактные размеры и надежность работы.
