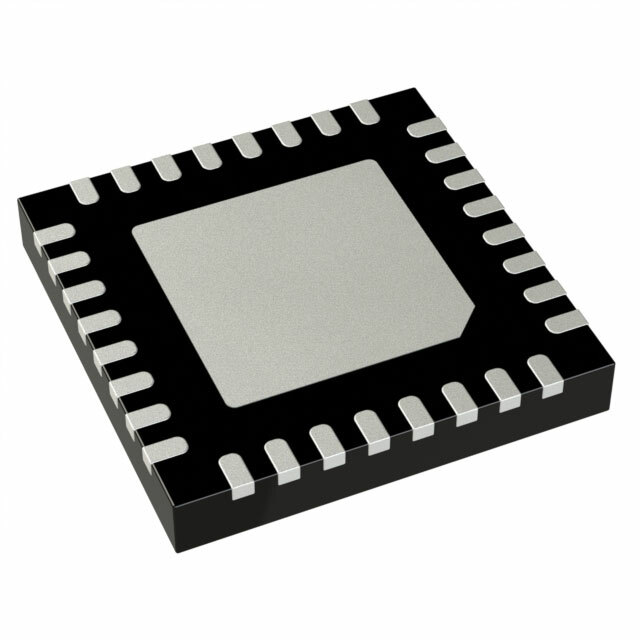

AD9707BCPZ

Общая информация

Производитель: Analog Devices
Артикул: AD9707BCPZ

Общее описание

Цифро-аналоговый преобразователь (ЦАП) AD9707BCPZ представляет собой 14-битный, одно-канальный модуль, разработанный для высокопроизводительных приложений. Он обладает высокоскоростной разрядностью и позволяет точно преобразовывать цифровые данные в аналоговый сигнал. Преобразователь реализован в компактном корпусе 32-LFCSP-VQ (5x5 мм).

Преимущества

• Высокая точность: 14-разрядный формат обеспечивает высокую точность и разрешение преобразования.
• Быстрая установка: Время установки составляет всего 11 нс, что позволяет использовать его в высокоскоростных приложениях.
• Разнообразие интерфейсов: Поддержка как внутреннего, так и внешнего опорного напряжения для более гибкого применения.
• Компактный корпус: Поставляется в компактном корпусе 32-LFCSP-VQ, что позволяет интегрировать его в маломощные и компактные системы.

Недостатки

• Отсутствие буферизованного выхода: Выходной сигнал не буферизован, что может потребовать добавления дополнительного внешнего буфера в некоторых приложениях.

Типовое использование

• Телекоммуникации: ЦАП используется в устройствах для передачи данных и беспроводных коммуникациях.
• Измерительные системы: Применяется в высокоточных измерительных приборах и системах контроля.
• Аудио/видео оборудование: Используется для обработки сигналов в аудио и видео аппаратуре.
• Медицинское оборудование: Применяется в высокоточных медицинских приборах.

Технические характеристики

• Количество разрядов: 14 бит
• Количество преобразователей (D/A): 1
• Время установки: 11 нс (типичное)
• Тип выхода: Ток – небустированный
• Дифференциальный выход: Да
• Цифровой интерфейс: Параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговый): 1.8В, 3.3В
• Напряжение питания (цифровой): 1.8В, 3.3В
• ИНЛ/ДНЛ (LSB): ±1.4, ±1.2
• Архитектура: Источник тока
• Рабочая температура: -40°C ~ 85°C
• Корпус/Кейc: 32-VFQFN с экранированной подложкой, CSP
• Тип монтажа: Поверхностный монтаж

Рекомендации по применению

Для максимальной производительности рекомендуется использовать AD9707BCPZ с качественным, стабильным источником питания и подходящим опорным напряжением. Важно также обеспечить правильное заземление и экранирование для минимизации шумов.

Возможные аналоги

• AD9706BCPZ от Analog Devices – аналог с аналогичными характеристиками, но с 12-битным разрешением.
• DAC8831 от Texas Instruments – 16-битный ЦАП с аналогичным выходом и временными характеристиками.

С использованием данной информации ваш проект получит высокоточный и надежный цифро-аналоговый преобразователь, удовлетворяющий требованиям высоких стандартов индустрии!
