AD9706BCPZRL7

AD9706BCPZRL7 от Analog Devices

Общее описание

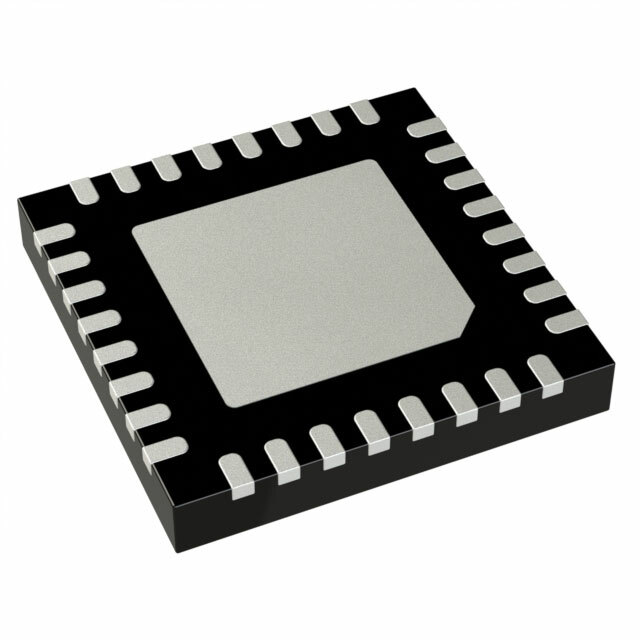

AD9706BCPZRL7 — это высокопроизводительный 12-битный цифрово-аналоговый преобразователь (ЦАП) производства Analog Devices. Он предназначен для преобразования цифровых сигналов в аналоговые с высоким уровнем точности и быстродействия. AD9706BCPZRL7 выполнен в корпусе 32-LFCSP-VQ (5x5), что делает его компактным и удобным для применения в различных электронных устройствах.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования.
• Компактный размер: Корпус 32-LFCSP-VQ позволяет использовать компонент в устройствах с ограниченным пространством.
• Быстрое время установления: Типичное время установления составляет 11 нс, что делает компонент идеальным для высокоскоростных приложений.
• Поддержка разных напряжений питания: Возможность работы с аналоговым и цифровым питанием 1.8/3.3 В.
• Низкий интегральный нелинейность (INL) и дифференциальная нелинейность (DNL): ±0.41 и ±0.35 соответственно.

Недостатки

• Необходимость внешних компонентов: Требуется внешний опорный источник для работы.
• Архитектура источника тока: Требует дополнительных усилий при интеграции в некоторые системы.

Типовое использование

• Цифровая обработка сигналов
• Высокоскоростная коммуникация
• Радиочастотные (РЧ) и микроволновые системы
• Приборные панели и системы тестирования
• Аудио и видео оборудование

Рекомендации по применению

• При использовании AD9706BCPZRL7 важно обеспечить качественное питание и минимизацию шумов для достижения высоких характеристик точности.
• Рекомендуется применять внешний опорный источник с высокой стабильностью для повышения точности преобразования.
• Обеспечьте правильную разводку печатной платы, чтобы минимизировать помехи и перекрестные наводки.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 1
• Время установления: 11 нс (типичное)
• Тип выходного сигнала: Токовый — без буферизации
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания (аналоговое): 1.8 В, 3.3 В
• Напряжение питания (цифровое): 1.8 В, 3.3 В
• INL/DNL (LSB): ±0.41 / ±0.35
• Архитектура: Источник тока
• Рабочая температура: -40°C ~ 85°C
• Корпус / корпус устройства поставщика: 32-LFCSP-VQ (5x5)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD9707BCPZRL7 (Analog Devices): Аналогичный AD9706 с незначительными изменениями в характеристиках и возможностях.
• DAC5672IPFB (Texas Instruments): Еще один высокопроизводительный, 12-битный ЦАП, предлагающий сравнимые характеристики.

С AD9706BCPZRL7 вы получаете высокоэффективный ЦАП, подходящий для различных высокоскоростных и высокоточных приложений.
