AD9681BBCZ-125

Описание продукта: AD9681BBCZ-125 от Analog Devices

Общее описание:

AD9681BBCZ-125 - это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) с восемью каналами и максимальной частотой дискретизации 125 MSPS (миллионов выборок в секунду). Этот АЦП использует технологию пайплайнинга для достижения высокой скорости и точности, и поддерживает серийный интерфейс LVDS для передачи данных.

Преимущества:

• Высокая скорость дискретизации: Поддержка до 125 MSPS обеспечивает отличную производительность для высокоскоростных приложений.
• Многоканальность: Восемь аналоговых входов позволяют одновременно обрабатывать множество сигналов.
• Гибкость интерфейса: Использование серийного интерфейса LVDS упрощает интеграцию с другими цифровыми системами.
• Двойное напряжение питания: Работает от аналогового и цифрового источников питания 1.7V до 1.9V, что обеспечивает гибкость в проектировании питания.

Недостатки:

• Сложность интеграции: Высокая скорость и многоканальность могут усложнить интеграцию для некоторых проектов.
• Требования к питанию: Необходимость в двух источниках питания может быть ограничением в компактных или энергоэффективных системах.

Типовое использование:

AD9681BBCZ-125 идеально подходит для использования в медицинской визуализации, радарных системах, системах связи и других приложениях, где требуется высокая скорость и точность АЦП.

Рекомендации по применению:

• Тщательное проектирование печатной платы: Для минимизации шума и интерференций необходимо тщательно спроектировать печатную плату.
• Правильное заземление: Обеспечьте хорошее заземление для уменьшения помех и повышения точности измерений.
• Температурный контроль: Учитывайте рабочий температурный диапазон от -40°C до 85°C при разработке системы.

Основные технические характеристики:

• Разрешение: 14 бит
• Частота дискретизации: до 125 MSPS
• Количество каналов: 8
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - Серийный
• Тип архитектуры: Пайплайн
• Типы ссылок: Внешние, Внутренние
• Напряжение питания: Аналоговое 1.7V ~ 1.9V, Цифровое 1.7V ~ 1.9V
• Рабочая температура: от -40°C до 85°C

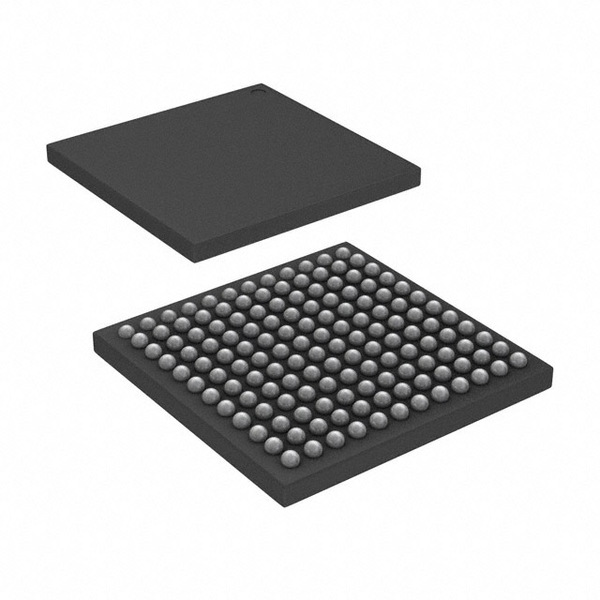

• Корпус: 144-LFBGA, CSPBGA

Возможные аналоги:

• ADS5281IPFPT от Texas Instruments
• LTC2175IUKG-14#PBF от Linear Technology

Этот АЦП представляет собой отличный выбор для разработчиков, ищущих высокопроизводительное решение для обработки аналоговых сигналов в цифровую форму.
