AD9655BCPZRL7-125

Описание продукта: AD9655BCPZRL7-125 от Analog Devices

AD9655BCPZRL7-125 — это высокопроизводительный двухканальный 16-битный аналого-цифровой преобразователь (АЦП) с максимальной частотой дискретизации 125 MSPS (миллионов выборок в секунду). Этот компонент предназначен для использования в системах, требующих высокой точности и скорости преобразования аналоговых сигналов в цифровую форму. Он имеет серийный интерфейс LVDS и работает от напряжения питания 1.8 В.

Преимущества:

• Высокая точность и разрешение: 16-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость дискретизации: Максимальная частота дискретизации 125 MSPS подходит для быстродействующих систем.
• Низкое энергопотребление: Работа от напряжения всего 1.8 В помогает снизить общее энергопотребление системы.
• Компактный размер: Малый форм-фактор (32-выводной LFCSP корпус) удобен для использования в компактных устройствах.

Недостатки:

• Ограниченное напряжение питания: Работа только от 1.8 В может ограничивать совместимость с некоторыми другими компонентами системы, требующими более высоких напряжений.

Типовое использование:

• Радиочастотные приложения
• Системы связи
• Медицинское оборудование
• Промышленные измерительные системы

Рекомендации по применению:

• Убедитесь, что источник питания стабилен и не превышает 1.8 В для избежания повреждения компонента.
• Используйте соответствующие фильтры и стабилизаторы для минимизации шума и помех в питающем напряжении.
• При проектировании печатной платы обеспечьте хорошее заземление и короткие трассы для сигнальных линий, чтобы минимизировать задержки и потери сигнала.

Основные технические характеристики:

• Разрешение: 16 бит
• Максимальная частота дискретизации: 125 MSPS
• Интерфейс: Serial LVDS
• Напряжение питания: 1.8 В

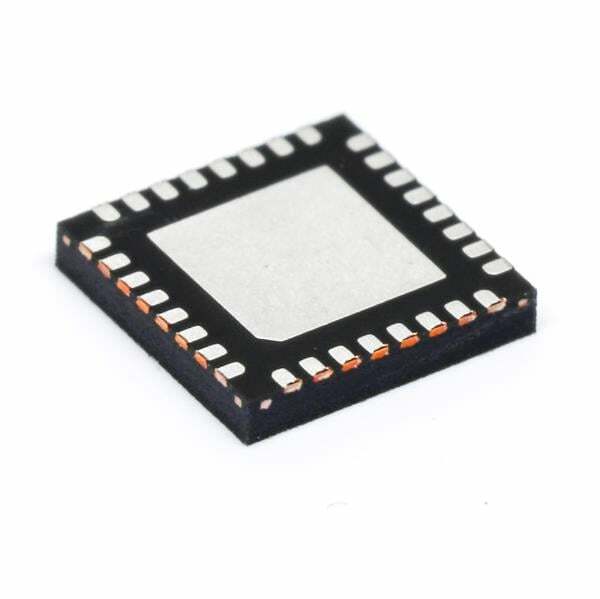

• Корпус: 32-выводной LFCSP (5mm x 5mm x 0.75mm)

Возможные аналоги:

• AD9265BCPZ-125 (Analog Devices) — аналогичные характеристики, но другой диапазон рабочих температур.
• LTC2208CUP#PBF (Linear Technology) — альтернативный вариант с похожими функциями, но другим интерфейсом.

Этот АЦП идеально подходит для разработчиков, ищущих компромисс между высокой производительностью и компактным размером в приложениях, требующих точного аналого-цифрового преобразования.
