AD9644CCPZ-80

AD9644CCPZ-80 от Analog Devices

Общее описание

AD9644CCPZ-80 — это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейерного типа (pipelined), разработанный компанией Analog Devices. Он обеспечивает скорость выборки до 80 Мегасемплов в секунду (MSPS) и поддерживает одновременно два канала ввода для дифференциальных сигналов.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точное преобразование аналоговых сигналов.
• Высокая скорость выборки: Поддержка до 80 МС/с делает AD9644 идеальным для приложений, требующих быстрого сбора данных.
• Конвейерная архитектура: Обеспечивает малое время задержки и высокую пропускную способность.
• Интегрированный источник опорного напряжения: Упрощает проектирование схем и уменьшает количество внешних компонентов.
• Поддержка JESD204A интерфейса: Обеспечивает высокоскоростную передачу цифровых данных.

Недостатки

• Высокие требования к питанию: Требуется питание от 1.7V до 1.9V для аналоговых и цифровых цепей.
• Требовательность к установке: Поверхностный монтаж в корпусе 48-LFCSP может потребовать высокой точности пайки и оборудования.

Типовое использование

• Системы сбора данных
• Осциллографы
• Радиочастотные и беспроводные системы
• Медицинские приборы
• Радарные системы

Рекомендации по применению

• Обеспечьте хорошую фильтрацию мощности, чтобы минимизировать шум и гарантировать высокую точность преобразования данных.
• Используйте дифференциальный ввод для улучшения качества сигнала и уменьшения помех.
• Проектируйте печатные платы с учетом высокоскоростных сигналов, используя соответствующую разводку и экранирование.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: до 80 МС/с
• Тип входа: Дифференциальный
• Интерфейс данных: JESD204A
• Конфигурация: S/H-ADC
• Число АЦП: 2
• Архитектура: Конвейерная (Pipelined)
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 1.7В ~ 1.9В
• Напряжение питания, цифровое: 1.7В ~ 1.9В
• Особенности: Одновременная выборка
• Рабочая температура: -40°C ~ 85°C

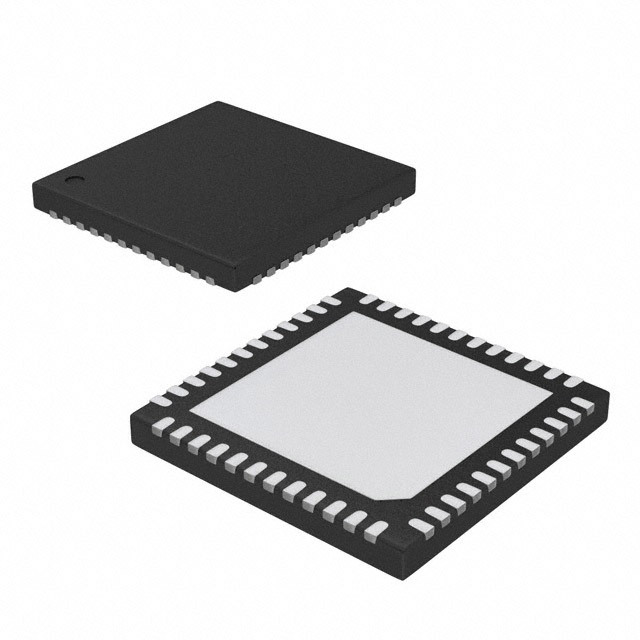

• Корпус/Выводы: 48-LFCSP-VQ (7x7 мм)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• AD9642 — аналогичный АЦП с несколькими отличиями в производительности и конфигурации.
• ADS4149 от Texas Instruments — также 14-битный АЦП с высокой скоростью выборки.

AD9644CCPZ-80 предоставляет отличное решение для высокопроизводительных и точных приложений сбора данных с высокоскоростным интерфейсом передачи цифровых данных.
