AD9627ABCPZ-125

АЦП AD9627ABCPZ-125 - 12-битный высокоскоростной преобразователь от Analog Devices

Общее описание

AD9627ABCPZ-125 - это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейера от компании Analog Devices. Чип поддерживает частоту дискретизации до 125 MSPS (миллионов выборок в секунду) и имеет два входа для поддержания широкого спектра приложений. Корпус - 64-LFCSP (9x9 мм), что обеспечивает компактность и легкость интеграции на печатной плате.

Преимущества

• Высокая скорость: Частота дискретизации до 125 MSPS, что делает его подходящим для высокоскоростных приложений.
• Высокая точность: 12-битное разрешение обеспечивает точные измерения и конвертацию сигналов.
• Два входа: Возможность работы с дифференциальными и одноконцовыми входными сигналами.
• Маленький корпус: Компактный 64-LFCSP корпус, упрощающий интеграцию в сложные системы.

Недостатки

• Питание: Требует точного напряжения питания в диапазоне 1.7V ~ 1.9V.
• Цена: Высокопроизводительные компоненты могут быть дороже аналогов с более низкими характеристиками.

Типовое использование

• Цифровая обработка сигналов: Применение в системах обработки сигналов, где требуется быстрое и точное преобразование аналоговых сигналов.
• Радарные системы и системы связи: Например, в системах GPS и LIDAR.
• Медицинская техника: В таких устройствах, как ультразвуковые сканеры и медицинские мониторы.
• Тестирование и измерения: В осциллографах и других устройствах измерения сигналов.

Рекомендации по применению

• Кондиционирование сигнала: Рекомендуется использовать согласующие цепи между источником сигнала и входом АЦП для улучшения работы и качества данных.
• Теплоотведение: При высоких частотах дискретизации возможен нагрев чипа, поэтому следует предусмотреть адекватное охлаждение.
• Защита от перегрузки: Важно следить, чтобы входные сигналы не превышали предельно допустимые значения для предотвращения повреждения устройства.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации (пер секунду): До 125 MSPS
• Количество входов: 2
• Тип входа: Дифференциальный, одноконечный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Удержание/АЦП)
• Количество АЦП: 2
• Архитектура: Конвейерная
• Тип опорного источника: Внешний, внутренний
• Напряжение питания (аналоговое): 1.7V ~ 1.9V
• Напряжение питания (цифровое): 1.7V ~ 1.9V
• Особенности: Одновременная дискретизация
• Рабочая температура: -40°C ~ 85°C

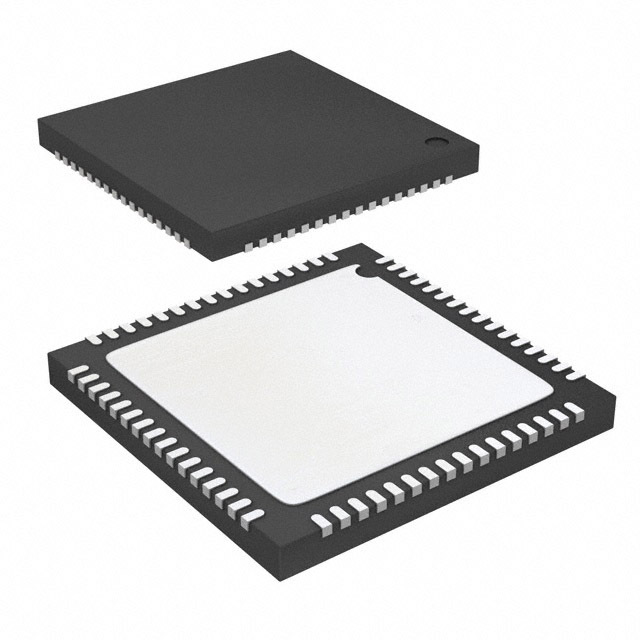

• Корпус/исполнение: 64-VFQFN с выводным основанием, CSP
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

1. AD9643BCPZ-150: От компании Analog Devices, 14-битный АЦП с частотой дискретизации до 150 MSPS.
2. ADS6142IRGZR: От компании Texas Instruments, 12-битный АЦП с частотой дискретизации до 250 MSPS.
3. LTC2262IUH-12#PBF: От компании Analog Devices, 12-битный АЦП с частотой дискретизации до 105 MSPS.

AD9627ABCPZ-125 - это надежный выбор для высокоскоростных измерений и преобразований, отвечающий требованиям самых требовательных приложений.
