AD9577BCPZ-R7

Описание для AD9577BCPZ-R7 от Analog Devices

AD9577BCPZ-R7 — это интегральная схема генератора тактовых сигналов, которая предназначена для специализированного тактирования в системах Ethernet, PCI Express (PCIe), а также в сетевых решениях SONET/SDH. Этот компонент представляет собой высокопроизводительный генератор тактовых сигналов и буфер-разделитель с внутренним PLL (Phase-Locked Loop).

Общее описание:

AD9577 предоставляет синхронизацию для широкого спектра приложений, таких как Ethernet, PCIe, и SONET/SDH, благодаря наличию мощной системы генерации и распределения тактовых сигналов. Устройство обладает множеством выходов с поддержкой различных сигналов, таких как LVCMOS, LVDS и LVPECL, что обеспечивает гибкость при интеграции в разнообразные схемы.

Преимущества:

• Высокая точность и стабильность: Обеспечивает надежную синхронизацию за счет встроенной системы PLL.
• Простое подключение: Множество типов выходных сигналов для легкой интеграции в систему.
• Широкий диапазон рабочих температур: Поддерживает стабильную работу в условиях от -40°C до +85°C.
• Компактный корпус: 6x6 мм CSP корпус с 40 выводами, который оптимально подходит для современных плотных монтажных плат.

Недостатки:

• Сложность интеграции: Требуется опыт работы с PLL и различными типами тактовых сигналов для успешного внедрения.
• Возможное тепловыделение: При максимальной нагрузке может потребоваться дополнительное охлаждение.

Типовое использование:

• Сетевое оборудование: Например, коммутаторы и маршрутизаторы с поддержкой современных стандартизированных протоколов.
• Системы хранения данных: Использование для обеспечения точного временного тактирования в RAID-контроллерах.
• Коммуникационные системы: Системы, использующие SONET/SDH стандарты для передачи данных.
• Аудио/видео оборудование: Подходит для устройств, требующих точного временного тактирования.

Рекомендации по применению:

• Убедитесь, что электрическая схема подключения соответствует рекомендуемому дизайну от производителя.
• Обеспечьте хорошую разводку для питания и заземления для минимизации помех.
• При необходимости предусматривайте дополнительные радиаторы для эффективного отвода тепла.

Основные технические характеристики:

• Основное назначение: Ethernet, PCI Express (PCIe), SONET/SDH
• Входной сигнал: Clock, Crystal
• Выходной сигнал: LVCMOS, LVDS, LVPECL
• Количество схем: 1
• Максимальная частота: 637.5MHz
• Напряжение питания: 3V ~ 3.6V
• Рабочая температура: -40°C до +85°C
• Монтаж: Поверхностный монтаж (SMD)

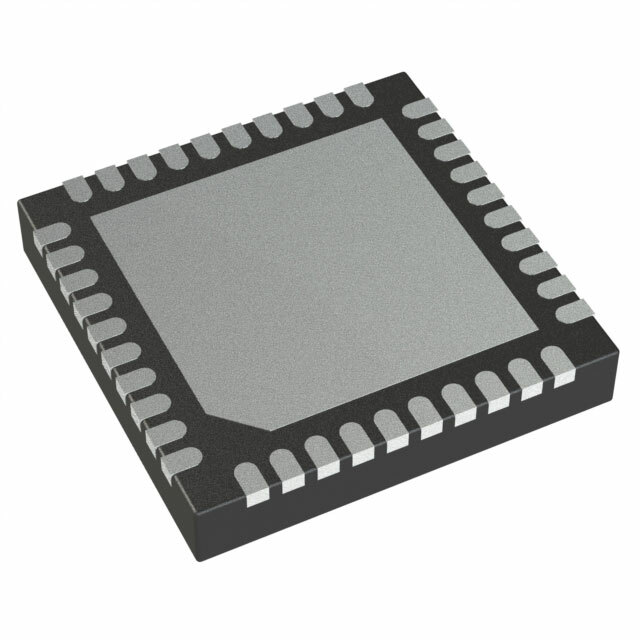

• Корпус: 40-LFCSP-WQ (6x6 мм)

Возможные аналоги:

• AD9576: Похожий по функционалу, но с другими параметрами выходных сигналов.
• AD9508: Тоже генератор тактовых сигналов, но предназначенный для других областей применения.

Это делает AD9577BCPZ-R7 отличным выбором для высокоточных систем синхронизации, требующих надежности и гибкости в современных технологических решениях.
