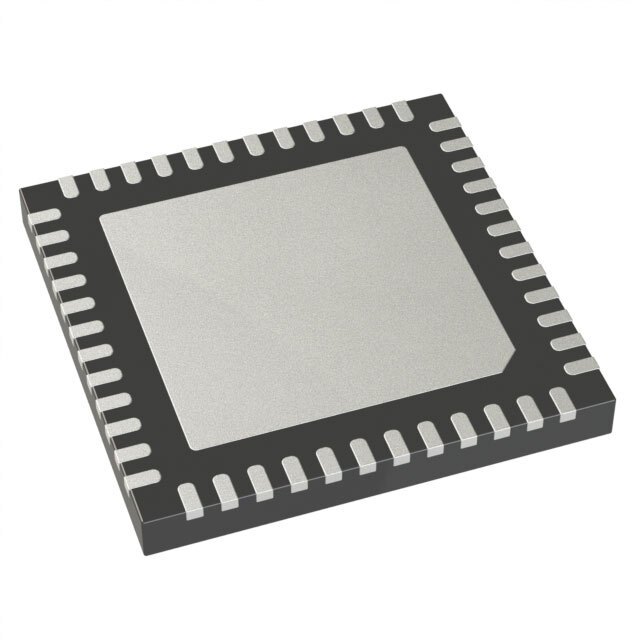

AD9543BCPZ от Analog Devices

Общее описание

AD9543BCPZ – это высокопроизводительный синхронизатор тактовых сигналов от компании Analog Devices. Чип предназначен для синхронизации референсных тактовых сигналов и обеспечивает сверхточную синхронизацию и минимальные искажения. Устройство поддерживает работу с частотами до 2.4 ГГц и имеет два контура фазовой автоподстройки частоты (ФАПЧ, PLL).

Преимущества

• Высокая точность: Обеспечивает превосходную стабилизацию и синхронизацию тактовых сигналов.
• Гибкость ввода и вывода: Поддержка дифференциальных и одиночных входов, а также выходов.
• Широкий диапазон частот: Работает с частотами до 2.4 ГГц.
• Минимальные искажения: Малая джиттер и выходной шум.

Недостатки

• Ограниченный температурный диапазон: Некоторые применения могут требовать более широкий диапазон рабочих температур.
• Сложность в использовании: Требует понимания работы с ФАПЧ и системы тактирования.

Типовое использование

• Телекоммуникационные системы: Используется для стабилизации сигналов синхронизации в базовых станциях и высокоскоростных сетевых коммутаторах.
• Цифровая обработка сигналов: Применяется в высокоточных системах ЦОС, где требуется минимизация джиттера.
• Системы тестирования и измерения: Используется в точных измерительных приборах и оборудовании для тестирования.

Рекомендации по применению

• Планирование питания: Обеспечьте стабильное питание в диапазоне 1.71В ~ 3.465В.
• Тепловое управление: Смонтируйте на поверхность с хорошей теплопроводностью для эффективного отвода тепла.
• Фильтрация сигнала: Используйте подходящие фильтры для минимизации шумов и улучшения качества сигнала.
• Симуляция: Перед внедрением в проект рекомендуется провести симуляцию для проверки работы схемы.

Основные технические характеристики

• Тип: Синхронизатор тактовых сигналов
• ФАПЧ: Да
• Входы: Дифференциальные или одиночные
• Выходы: CML, HCSL, LVDS или одиночные
• Количество контуров: 2
• Максимальная частота: 2.4 ГГц
• Делитель/Умножитель: Да/Нет
• Диапазон питания: 1.71В ~ 3.465В
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный
• Корпус: 48-WFQFN с открытой подложкой, CSP
• Размер упаковки: 48-LFCSP (7x7)

Возможные аналоги

• AD9545BCPZ: Подобный функционал с расширенными возможностями.
• Si5345A-B-GT: Альтернатива от другого производителя с похожими характеристиками.

Это подробное описание поможет вам понять основные функции и возможности AD9543BCPZ от Analog Devices, а также подскажет, как максимально эффективно использовать этот компонент в ваших проектах.
