AD9518-3ABCPZ

AD9518-3ABCPZ от Analog Devices

Общее описание

AD9518-3ABCPZ – это высокоэффективный генератор частоты и распределитель времени от компании Analog Devices. Он предназначен для обеспечения прецизионных тактовых сигналов и управления синхронизацией в сложных электронных системах. Эта интегральная схема (IC) включает в себя встроенный PLL (фазовый автоподстройщик частоты) и выходные буферы, что делает её идеальной для применения в высокочастотных системах.

Преимущества

• Высокая точность: PLL и распределители времени обеспечивают минимальные отклонения частоты.
• Широкий диапазон частот: Поддерживает тактовые сигналы до 2.25 ГГц.
• Гибкость: Входы и выходы поддерживают различные типы сигналов (CMOS, LVDS, LVPECL).
• Энергоэффективность: Низкое энергопотребление при высоких рабочих скоростях.

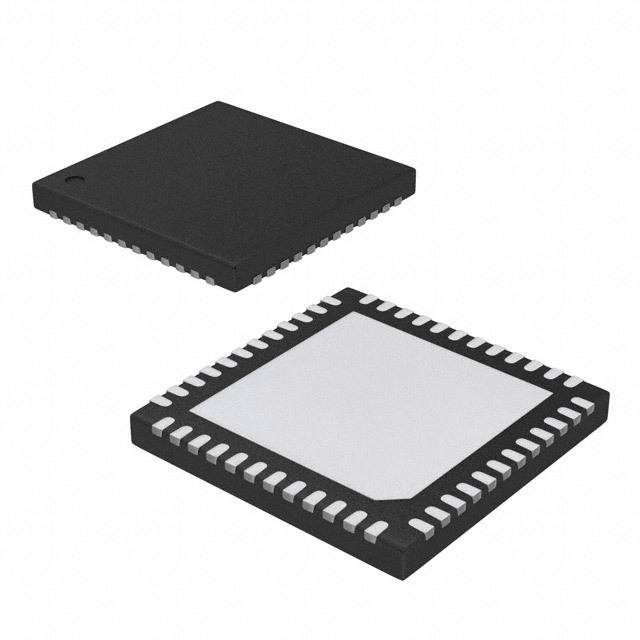

• Компактные размеры: Поставляется в корпусе 48-VFQFN Exposed Pad, CSP, что позволяет интеграцию в компактные устройства.

Недостатки

• Сложность применения: Требует детального проектирования схем для оптимальной работы.
• Температурные ограничения: Диапазон рабочих температур ограничен -40°C до 85°C.

Типовое использование

• Телекоммуникационные системы: Синхронизация сигналов в базовых станциях и других коммуникационных устройствах.
• Медицинские устройства: Использование в приборах, требующих высокой точности и стабильности тактовых сигналов.
• Радиолокационные системы: Генерация и распределение тактовых сигналов для радиолокационных приёмников и передатчиков.

Рекомендации по применению

• Используйте адекватную теплоотводящую подложку для поддержания рабочего температурного режима.
• При проектировании схемы учитывайте требования к сигналам на входах и выходах.
• Обратите внимание на рекомендации производителя по установке и пайке компонентов.

Основные технические характеристики

• Тип: Генератор частот и распределитель времени
• PLL: Да
• Входы: CMOS, LVDS, LVPECL
• Выходы: LVPECL
• Число выходных каналов: 1
• Соотношение Входов и Выходов: 1:6
• Дифференциальные входы/выходы: Да/Да
• Максимальная частота: 2.25 ГГц
• Делитель/Умножитель: Да/Нет
• Напряжение питания: 3.135В ~ 3.465В
• Рабочий температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 48-VFQFN Exposed Pad, CSP
• Размер корпуса: 7x7 мм

Возможные аналоги

• AD9518-4: Аналагичен по характеристикам, но совмещает другие опции по входам и выходам.
• AD9520-1: Более универсальный вариант с улучшенными характеристиками стабильности.

Заключение

AD9518-3ABCPZ от Analog Devices – это высококачественное решение для генерации и распределения точных тактовых сигналов в разнообразных высокочастотных и критически важных системах. Обладая высокой гибкостью и мощными функциональными возможностями, этот компонент станет надежной основой для вашего проекта.
