AD9518-2BCPZ

AD9518-2BCPZ от Analog Devices

Общее описание

AD9518-2BCPZ — это высокоточный генеатор тактовых сигналов и распределитель тактовых сигналов (Clock Generator and Jitter Cleaner) от компании Analog Devices. Устройство представляет собой интегральную микросхему, предназначенную для генерации и распределения тактовых сигналов частотой до 2,2 ГГц с низким уровнем джиттера. Корпус микросхемы — 48-выводной LFCSP (Lead Frame Chip Scale Package), что обеспечивает удобство монтажа на поверхности платы.

Преимущества

• Высокая частота генерации: до 2,2 ГГц.
• Низкий уровень джиттера: подходит для высокоточных приложений.
• Широкий диапазон входных и выходных сигналов: поддержка CMOS, LVDS, LVPECL.
• Многофункциональные выходы: возможность конфигурирования выходных сигналов.

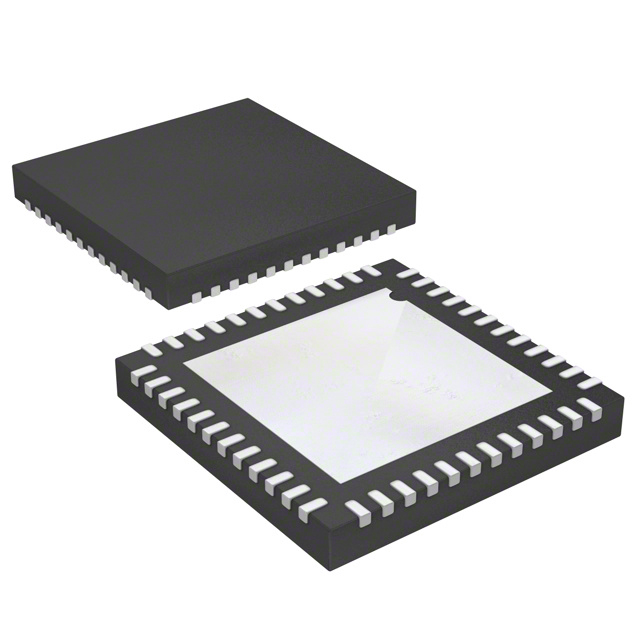

• Компактный корпус: 48-LFCSP с открытой подложкой облегчает терморегулирование и сохраняет полезное пространство на плате.

Недостатки

• Сложность конфигурирования: требует глубоких знаний для настройки и оптимизации параметров.
• Лучшее применение в профессиональных системах: избыточны для простых домашних или хоббийных проектов.

Типовое использование

• Генерация и распределение тактовых сигналов в телекоммуникационных системах.
• Системы с высокой тактовой частотой, такие как передатчики и приемники сигналов.
• Приложения с высокими требованиями к синхронизации и низким джиттером, такие как тестовые и измерительные системы.
• Микропроцессорные системы и схемы.

Рекомендации по применению

1. Проверяйте совместимость напряжений питания и входных/выходных уровней сигналов.
2. Используйте рекомендации по разводке от производителя для минимизации шумов и джиттера.
3. Проектируйте систему охлаждения, так как устройство имеет высокую производительность на высоких частотах, что может привести к нагреву.
4. Тщательное программирование PLL: необходимо для точной настройки частоты и обеспечения стабильно низкого уровня джиттера.

Основные технические характеристики

• Тип устройства: Генератор тактовых сигналов, распределитель (Fanout Distribution).
• PLL: Да.
• Максимальная частота: 2,2 ГГц.
• Входные сигналы: CMOS, LVDS, LVPECL.
• Выходные сигналы: LVPECL.
• Входной/выходной коэффициент: 1:6.
• Диапазон напряжения питания: 3,135 ~ 3,465 В.
• Дифференциальные входы/выходы: Да/Да.
• Корпус: 48-выводной LFCSP (7x7 мм).

Возможные аналоги

• AD9518-3BCPZ: Имеет сходные характеристики, но поддерживает другие наборы выходных частот.
• AD9528: Более функциональная версия с расширенными возможностями по конфигурированию и больше канала выходных сигналов.
• LMK04828BISQ/NOPB от Texas Instruments: Альтернативная микросхема с аналогичными характеристиками.
