AD9517-3A/PCBZ

AD9517-3A/PCBZ от Analog Devices

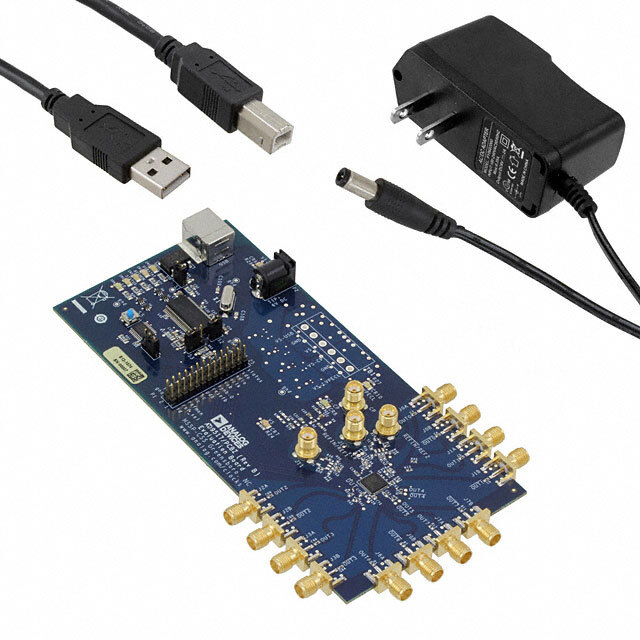

Общее описание: Плата для оценки производительности тактового генератора AD9517-3A от Analog Devices. AD9517-3A представляет собой высокопроизводительный синтезатор частоты и делитель с встроенным фазовым детектором и VCO (генератор с управляемым напряжением). Это устройство предоставляет гибкость и точность для всевозможных приложений, требующих точных синхросигналов.

Преимущества:

• Высокая точность: Обеспечивает проверку точности тактовых сигналов.
• Многочисленные выходы: Поддержка до 12 тактовых выходов.
• Гибкость настройки: 2 входа и возможность управления VCO.
• Проверка в реальных условиях: Быстрая и удобная проверка характеристик и настроек в лаборатории.

Недостатки:

• Сложность настройки: Может требоваться опыт в работе с аналоговыми и цифровыми схемами для настройки и использования.
• Стоимость: Специфическое оборудование может обойтись дороже универсальных генераторов.

Типовое использование:

• Системы с высокой точностью временных сигналов
• Приемо-передающие устройства в телекоммуникациях
• Встроенные системы для тестирования и измерительных приборов

Рекомендации по применению:

• Подключить отладочную плату к компьютеру для настройки через интерфейс программного обеспечения от Analog Devices.
• Использовать для тестирования и настройки тактовых сигналов в проектируемых системах.
• Применять в критических времязадающих приложениях для достижения максимальной точности временных сигналов.

Основные технические характеристики:

• Входное напряжение: 3.3В цифровое, 5В аналоговое
• Частота VCO: До 2.0ГГц
• Тактовые выходы: 12 каналов
• Энергопотребление: В зависимости от конфигурации

Возможные аналоги:

• AD9516: Для чуть более низких частот
• AD9523: Альтернатива с расширенными диапазонами частот и дополнительными функциями

Для более детальной информации и поддерживающей документации, рекомендую посетить официальный сайт [Analog Devices](https://www.analog.com).
