AD9517-1BCPZ-REEL7

AD9517-1BCPZ-REEL7 от Analog Devices

Общее описание

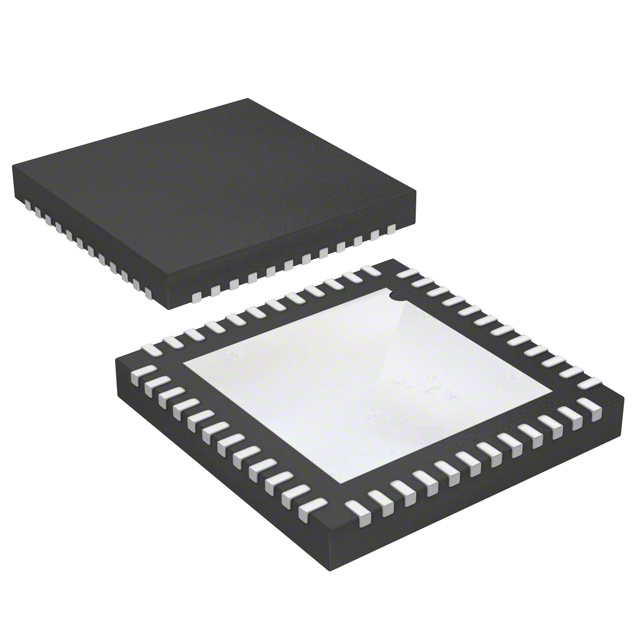

AD9517-1BCPZ-REEL7 - это высокопроизводительный генератор частоты с функцией распределения сигнала от компании Analog Devices. Он предназначен для работы в диапазоне частот до 2,65 ГГц и поддерживает множество типов входных и выходных сигналов, включая CMOS, LVDS и LVPECL. Корпус устройства - 48-выводной VFQFN с открытым основанием, что обеспечивает отличное тепловое распределение.

Преимущества

• Широкий диапазон частот: Работает до 2,65 ГГц, что делает его применимым в различных высокочастотных приложениях.
• Многообразие входных и выходных сигналов: Поддержка различных типов сигналов (CMOS, LVDS, LVPECL) обеспечивает гибкость при проектировании.
• Интегрированная PLL: Встроенный фазовый автоподстраивающийся генератор (PLL) улучшает стабильность сигнала.
• Низкое энергопотребление: Оптимизированное энергопотребление для эффективной работы в режиме реального времени.

Недостатки

• Устаревший статус: Этот компонент классифицируется как устаревший, что может затруднить его приобретение для новых разработок.
• Сложность монтажа: Корпус VFQFN требует аккуратного поверхностного монтажа (SMD), что может затруднить разработку для некоторых производителей.

Типовое использование

• Системы связи: Используется в телекоммуникационных системах для точного формирования и распределения частот.
• Измерительное оборудование: Применяется в высокоточных измерительных приборах для обеспечения стабильных опорных сигналов.
• Военные и аэрокосмические приложения: Идеален для применения в критически важных системах, где требуется высокая точность частотного сигнала.

Рекомендации по применению

• Обеспечение хорошего охлаждения: Рекомендуется использование теплоотводов или специальной конструкции печатной платы для эффективного отвода тепла из корпуса.
• Защита от электромагнитных помех (EMI): Используйте экранирование и фильтрацию для защиты компонента от электромагнитных помех.
• Тщательное проектирование трассировки: Особое внимание стоит уделить трассировке высокочастотных линий для минимизации потерь и паразитных эффектов.

Основные технические характеристики

• Максимальная частота: До 2,65 ГГц
• Входные сигналы: CMOS, LVDS, LVPECL
• Выходные сигналы: CMOS, LVDS, LVPECL
• Интегрированная PLL: Да
• Питание: 3,135В - 3,465В
• Количественное соотношение входов/выходов: 1:12
• Корпус: 48-выводной VFQFN (7x7 мм)

Возможные аналоги

• AD9517-2: Схожий по характеристикам, но с некоторыми отличиями в конфигурации выходов.
• AD9516-1: Альтернатива от того же производителя с вариациями в диапазоне частот.
• Texas Instruments CDCE62005: Подобный генератор от другого производителя.

Этот компонент идеально подходит для высокоточных и высокочастотных приложений, требующих надежного и гибкого генератора частоты.
