AD9517-1A/PCBZ

AD9517-1A/PCBZ от Analog Devices

Общее описание

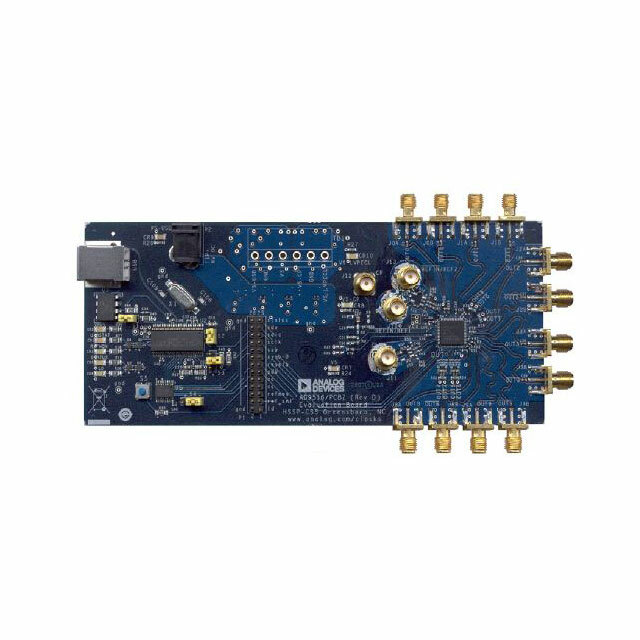

Эвалюационная плата AD9517-1A/PCBZ предназначена для оценки и тестирования характеристик интегральной схемы AD9517-1A, которая является высокточным тактовым генератором и делителем частоты с низким фазовым шумом. Плата упрощает изучение возможностей компонента и позволяет разработчикам быстро приступить к разработке и отладке своих систем.

Преимущества

• Высокая точность и стабилизация: Схема AD9517-1A обеспечивает низкий фазовый шум и минимальные значения джиттера.
• Мультиформатные выходы: На плате предусмотрено большое количество выходов (до 12), которые можно конфигурировать для различных целей.
• Простота использования: Эвалюационная плата легко подключается к системам разработки и позволяет быстро проверить характеристики и функциональность компонента.

Недостатки

• Необходимость дополнительного оборудования: Для полноценного тестирования может потребоваться специальное измерительное оборудование.
• Ограниченная применимость: Плата предназначена преимущественно для оценки и тестирования, её возможности ограничены по сравнению с применением компонентов в реальных проектах.

Типовое использование

• Тестирование схем тактовой генерации: Одна из основных областей применения данной эвалюационной платы.
• Разработка и отладка высокоскоростных систем передачи данных.
• Проектирование и настройка систем с высокими требованиями к частотной стабильности и низкому фазовому шуму.

Рекомендации по применению

• Изучите документацию для AD9517-1A, чтобы полностью понять возможности и ограничения компонента.
• Убедитесь в наличии необходимых измерительных инструментов для оценки характеристик.
• Внимательно следуйте инструкциям по подключению и настройке платы, чтобы избежать повреждения компонентов и ошибок измерений.

Основные технические характеристики

• Входы: 2 синусоидальных или LVPECL/LVDS/CMOS входа.
• Выходы: 12 выходов (LVPECL, LVDS, CMOS).
• Встроенный VCO: до 2.5 ГГц.
• Фазовые детекторы и делители частоты.
• Низкий фазовый шум: критически важный для прецизионных систем.

Возможные аналоги

• AD9516-1: также многоканальный тактовый генератор с низким фазовым шумом.
• AD9523-1: более современная версия с улучшенными характеристиками.

Заключение

Эвалюационная плата AD9517-1A/PCBZ от Analog Devices является мощным инструментом для оценки и тестирования высокоточных тактовых генераторов. Она идеально подходит для разработчиков, стремящихся оптимизировать свои системы и добиться высокой стабильности и минимального фазового шума.
