AD9516-3BCPZ-REEL7

Описание AD9516-3BCPZ-REEL7 от Analog Devices

Общее описание

AD9516-3BCPZ-REEL7 – это высокопроизводительный генератор тактовых импульсов и распределительный чип от компании Analog Devices. Данный компонент предназначен для создания и распределения тактовых сигналов с высокой точностью и низкими джиттерными характеристиками. Он интегрирован с несколькими интерфейсами ввода/вывода, что делает его отличным выбором для сложных цифровых систем.

Преимущества

• Высокая стабильность и точность: Позволяет генерировать тактовые сигналы с минимальным джиттером.
• Универсальность: Поддерживает различные типы выходных сигналов, включая CMOS, LVDS и LVPECL.
• Интегрированный PLL: Возможность точного контроля множества тактовых сигналов.
• Широкий диапазон рабочих частот: Подходит для применения в различных высокоскоростных цифровых системах.

Недостатки

• Выше среднего энергопотребление: Могут возникнуть проблемы в системах с жесткими требованиями к энергопотреблению.
• Сложность интеграции: Требует глубоких знаний в области проектирования тактовых генераторов и симуляции схем.

Типовое использование

• Системы высокоскоростной передачи данных
• Телекоммуникационные устройства
• Оборудование связи
• Цифровые схемы с критически важными тактовыми сигналами

Рекомендации по применению

1. Тщательное планирование схемы заземления: Для минимизации шумов и джиттера.
2. Использование качественных источников напряжения: Гарантирует стабильность работы устройства.
3. Симуляция схемы перед производством: Необходимо для предотвращения нежелательных эффектов и оптимизации рабочих характеристик.
4. Учет тепловыделения: Рассмотрите меры для адекватного охлаждения, чтобы избежать перегрева устройства.

Основные технические характеристики

• Тип: Генератор тактовых сигналов, распределительный чип
• PLL: Да
• Вход: Тактовый сигнал
• Выход: CMOS, LVDS, LVPECL
• Количество каналов: 1
• Соотношение вход/выход: 1:14
• Максимальная частота: 2.95 ГГц
• Делитель/Умножитель: Да/Нет
• Напряжение питания: 3.135 В ~ 3.465 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж

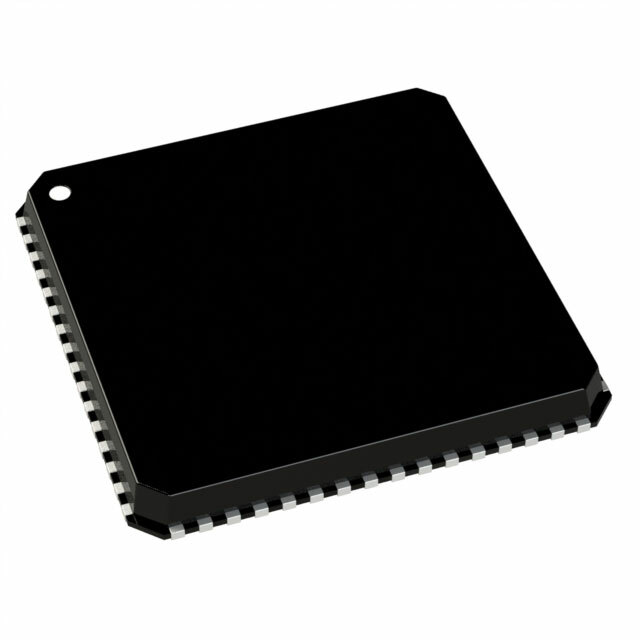

• Корпус / габариты: 64-VFQFN с теплоотводящей подложкой (9x9 мм)

Возможные аналоги

• AD9516-1: Модель с аналогичными характеристиками, но с некоторыми изменениями в конфигурации вывода.
• AD9508: Высокопроизводительный тактовый генератор с улучшенными джиттерными характеристиками, но с меньшим выходным количеством каналов.
• CDCE72010: Генератор тактовых сигналов от Texas Instruments, с несколько иной архитектурой и характеристиками.

AD9516-3BCPZ-REEL7 обеспечивает высокую точность и стабильность тактовых сигналов, что делает его отличным выбором для высокопроизводительных цифровых систем.
