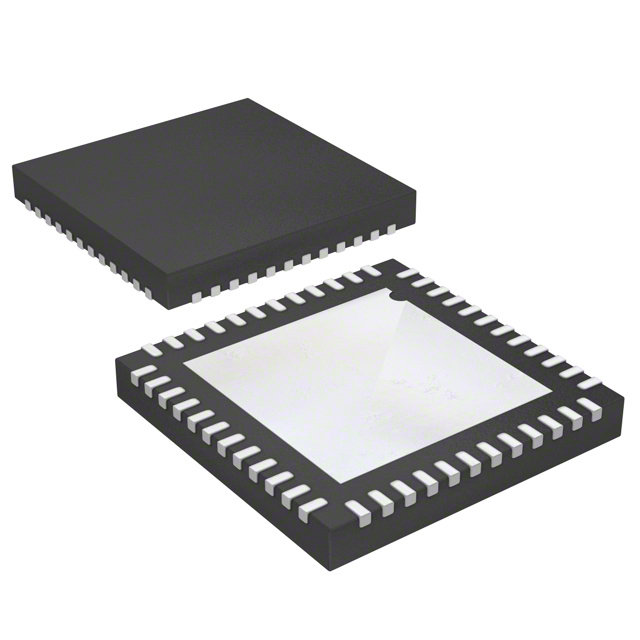

AD9512UCPZ-EP-R7

Описание AD9512UCPZ-EP-R7 от Analog Devices

AD9512UCPZ-EP-R7 — это высокопроизводительный тактовый буфер и делитель от компании Analog Devices. Этот компонент предназначен для использования в высокоскоростных системах распределения сигналов и обеспечивает высокую точность и стабильность при работе с тактовыми сигналами.

Общее описание

AD9512UCPZ-EP-R7 представляет собой интегральную микросхему, которая выполняет функции буферизации и деления тактовых сигналов. Микросхема обеспечивает высокую пропускную способность до 1,2 ГГц и поддерживает различные типы сигналов на входе и выходе, включая LVCMOS, LVDS и LVPECL.

Преимущества

• Высокая частота работы: Поддержка частот до 1,2 ГГц.
• Гибкость ввода-вывода: Поддержка различных типов сигналов (LVCMOS, LVDS, LVPECL).
• Широкий диапазон напряжений питания: От 3,135 В до 3,465 В.
• Компактный корпус: 48-заключенный LFCSP-VQ (7x7 мм), что облегчает интеграцию в сложные системы.
• Высокая точность и стабильность: Отличная характеристика для высокочастотных применений.

Недостатки

• Требования к точности монтажа: Корпус типа LFCSP требует высокой точности при монтаже.
• Потребляет относительно высокую мощность: Может требовать продуманного проектирования системы охлаждения при работе с высокими частотами.

Типовое использование

• Системы распределения тактового сигнала
• Радиочастотные (RF) системы
• Прецизионные измерительные приборы
• Коммуникационные системы

Рекомендации по применению

• Тщательно спроектируйте схему разводки и монтажа для минимизации шумов и искажений сигнала.
• Обеспечьте качественное питание микросхемы в допустимых пределах (3,135 В – 3,465 В).
• Уделите внимание системе охлаждения, особенно при работе на высоких частотах.

Основные технические характеристики

• Функция: Буферизация и деление тактового сигнала (Fanout Buffer, Divider)
• Число цепей: 1
• Вход:выход: 1:5
• Дифференциальный вход/выход: Да/Да
• Частота (макс.): 1,2 ГГц
• Напряжение питания: 3,135 В - 3,465 В
• Рабочая температура: -55°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус/размер: 48-VFQFN с открытой задней площадкой (7x7 мм)

Возможные аналоги

• AD9513UCPZ от Analog Devices
• NB3H63143G от ON Semiconductor
• CDCLVC1102PW от Texas Instruments

Заключение

AD9512UCPZ-EP-R7 является надежным и высококачественным решением для задач распределения и буферизации тактовых сигналов в системах, требующих высокой точности и стабильности.
