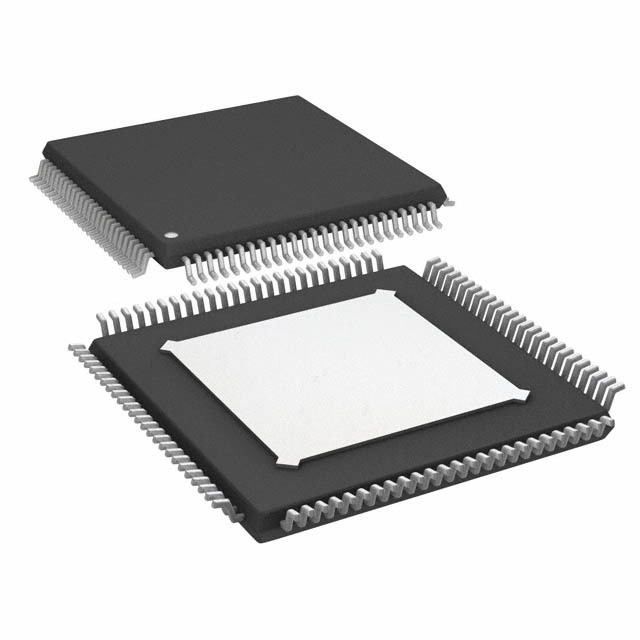

AD9460BSVZ-80

AD9460BSVZ-80 от Analog Devices

Общее описание

AD9460BSVZ-80 - это высокопроизводительный 16-битный аналогово-цифровой преобразователь (ADC) от компании Analog Devices, который обеспечивает высокую скорость преобразования до 80 миллионов выборок в секунду (80MSPS). Этот компонент отличается низким энергопотреблением и высокой точностью, что делает его идеальным для применения в широком спектре систем обработки сигналов.

Преимущества

• Высокая точность: С разрешением 16 бит, AD9460BSVZ-80 обеспечивает высокую точность преобразования сигналов.
• Высокая скорость: Частота выборок составляет до 80MSPS, что обеспечивает быстрое преобразование аналоговых сигналов.
• Низкое энергопотребление: Оптимизированное потребление энергии для уменьшения тепловых потерь и повышения эффективности.
• Гибкость в подключении: Поддержка различных источников опорного напряжения (внешнего и внутреннего).

Типовое использование

• Радиолокационные системы
• Цифровая обработка сигналов
• Медицинские приборы для визуализации
• Осциллографы
• Высокоскоростные коммутационные и измерительные системы

Рекомендации по применению

Для достижения максимальной производительности рекомендуется следовать следующим рекомендациям:

1. Использование качественного источника питания с минимальным уровнем шумов.
2. Применение опорного напряжения, соответствующего спецификациям устройства.
3. Обеспечение хорошей охлаждающей системы для поддержания рабочей температуры в пределах допустимых значений.
4. Правильное заземление и экранирование для минимизации электромагнитных помех (EMI).

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборок: до 80MSPS
• Количество входов: 1 (дифференциальный)
• Тип интерфейса данных: LVDS - параллельный
• Конфигурация: S/H-ADC (Sample-and-Hold ADC)
• Входное напряжение (аналоговое): 3.3В, 5В
• Входное напряжение (цифровое): 3В ~ 3.6В
• Тип корпуса: 100-TQFP-EP (14x14)
• Рабочая температура: -40°C ~ 85°C

Возможные аналоги

• AD9467 от Analog Devices: 16-битный ADC с частотой выборок до 250MSPS.
• AD9234 от Analog Devices: 16-битный ADC с более высокой частотой выборок до 1GSPS.

Заключение

AD9460BSVZ-80 от Analog Devices - это мощный преобразователь для высокоточных и высокоскоростных приложений, предлагающий отличное соотношение производительности и энергопотребления. Использование этого компонента в вашем проекте позволяет существенно повысить качество и скорость обработки аналоговых сигналов.
