AD9445BSVZ-125

AD9445BSVZ-125 от Analog Devices

Общее описание

AD9445BSVZ-125 — это 14-битный аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой от компании Analog Devices. Он предназначен для преобразования аналоговых сигналов в цифровые данные с высокой точностью и скоростью выборки до 125 MSPS.

Преимущества

• Высокая точность: 14-битный преобразователь обеспечивает точное представление аналогового сигнала в цифровой форме.
• Высокая скорость: Способен работать на частоте до 125 MSPS, что полезно для высокоскоростных приложений.
• Низкое энергопотребление: Энергоэффективный дизайн позволяет использовать его в портативных и энергозависимых устройствах.
• Интерфейс LVDS: Использование LVDS интерфейса для цифрового вывода позволяет уменьшить электромагнитные помехи (EMI).

Недостатки

• Необходимость внешнего опорного напряжения: Для использования требуется внешний источник опорного напряжения, что может усложнить схему.
• Стоимость: Высокая точность и скорость могут сопровождаться более высокой стоимостью по сравнению с более простыми АЦП.

Типовое использование

• Радиолокация и связь: Высокоскоростные и точные системы преобразования сигналов.
• Медицинские приборы: Прецизионные измерительные системы, такие как МРТ и ультразвуковые сканеры.
• Авиационно-космическая техника: Высокоточные системы навигации и управления.
• Тестирование и измерение: Прецизионные осциллографы и анализаторы спектра.

Рекомендации по применению

• Экранирование и заземление: Для минимизации помех рекомендуется использование экранирования, аккуратное заземление и разведение сигналов в печатной плате.
• Стабильное питание: Обеспечьте стабильное напряжение питания с низким уровнем пульсаций.
• Внешние фильтры: Используйте подходящие внешние фильтры для подавления высокочастотных шумов.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 125 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - параллельный
• Конфигурация: S/H-ADC (задержка взятия состояния)
• Соотношение S/H:ADC: 1:1
• Количество АЦП: 1
• Архитектура: Конвейерная
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое напряжение питания: 3.3В, 5В
• Цифровое напряжение питания: 3В ~ 3.6В
• Температурный диапазон: -40°C ~ 85°C

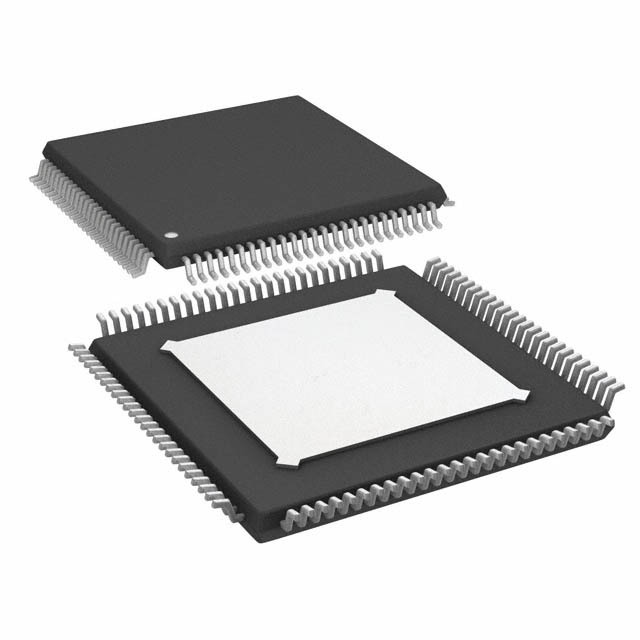

• Корпус / габариты: 100-TQFP с открытыми выводами

Возможные аналоги

• AD9650BCPZ-125: от Analog Devices
• ADS5547IPFP: от Texas Instruments
• AD9268BCPZ-125: от Analog Devices

При выборе компонента для вашего проекта учитывайте все требования и характеристики, чтобы обеспечить наилучшие результаты в ваших приложениях.
