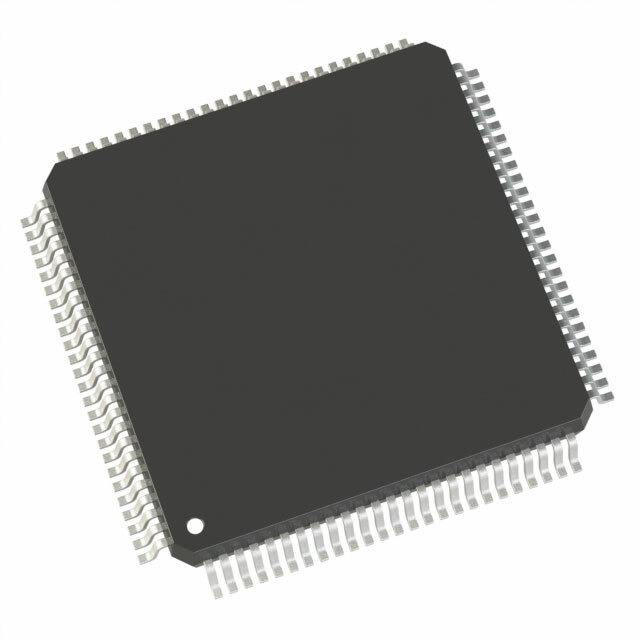

AD9444BSVZ-80

AD9444BSVZ-80 от Analog Devices

Общее описание: AD9444BSVZ-80 - это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) от компании Analog Devices, предназначенный для обработки сигналов с высокой скоростью дискретизации до 80 миллионов выборок в секунду (MSPS). Этот компонент использует конвейерную архитектуру преобразования, обеспечивая высокую точность и быстродействие.

Преимущества:

• Высокая скорость дискретизации.
• Высокоточная 14-битная разрешающая способность.
• Надежное преобразование аналогового сигнала в цифровой с низким уровнем шума.
• Поддержка внешних и внутренних опорных напряжений.

Недостатки:

• Требует тщательного управления питанием и разводкой печатной платы для обеспечения оптимальной производительности.
• Может потребовать дополнительных компонентов для работы с некоторыми специфическими интерфейсами.

Типовое использование:

• Радиосистемы и системы связи.
• Оборудование для тестирования и измерений.
• Обработка изображений и видео.
• Военные и аэрокосмические приложения.
• Высокопроизводительные цифровые осциллографы.

Рекомендации по применению:

• Для наилучшей производительности используйте внешние опорные напряжения.
• Следите за правильностью разводки силовых и сигнальных цепей на печатной плате.
• Используйте соответствующие методы экранирования и заземления для минимизации шумов и помех.

Основные технические характеристики:

• Разрядность: 14 бит.
• Скорость дискретизации (спецзащита): до 80 MSPS.
• Тип входа: Дифференциальный.
• Интерфейс данных: LVDS - параллельный.
• Конфигурация: S/H-ADC (Сэмпл и Холд - АЦП).
• Отношение S/H:АЦП: 1:1.
• Количество АЦП: 1.
• Архитектура: Конвейерная.
• Тип опорного напряжения: Внешнее, внутреннее.
• Напряжение питания, аналоговое: 3.3V или 5V.
• Напряжение питания, цифровое: 3V ~ 3.6V.
• Диапазон рабочих температур: -40°C ~ 85°C.
• Корпус/радиатор: 100-TQFP (14x14 мм) с тепловой подложкой.
• Тип монтажа: Поверхностный монтаж (SMD).

Возможные аналоги:

• AD9445 от Analog Devices
• AD9268 от Analog Devices
• ADS5474 от Texas Instruments

Этот АЦП идеально подходит для высокоскоростной и высокоточечной обработки аналоговых сигналов, обеспечивая отличные характеристики даже в сложных условиях эксплуатации.
