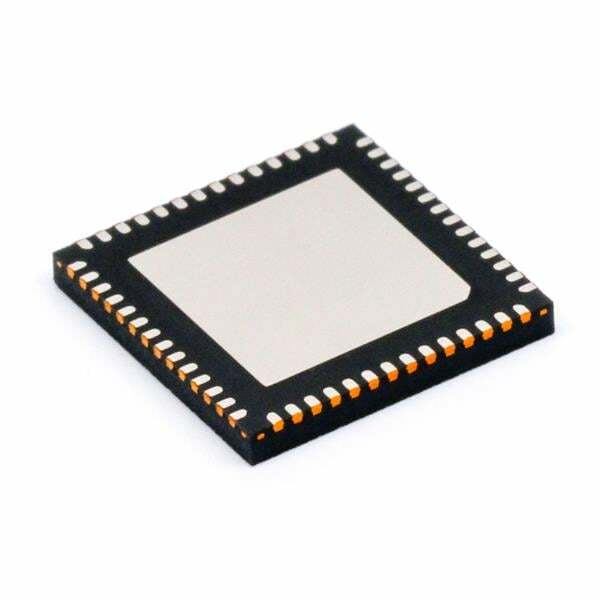

AD9434BCPZ-500

Описание AD9434BCPZ-500 от Analog Devices

AD9434BCPZ-500 - это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с максимальной частотой дискретизации 500 MSPS (миллионов выборок в секунду). Этот компонент предназначен для использования в системах, требующих высокой точности и быстродействия, таких как радиочастотные приложения, телекоммуникационное оборудование и системы обработки сигналов.

Преимущества

• Высокая скорость дискретизации: до 500 MSPS, что обеспечивает отличную производительность для высокоскоростных приложений.
• Низкое энергопотребление: 1.8 В питание снижает общее энергопотребление системы.
• Высокая точность: 12-битное разрешение обеспечивает хорошую точность измерений.
• Гибкость интерфейсов: поддержка LVDS (Low-Voltage Differential Signaling) для высокоскоростной передачи данных.

Недостатки

• Ограниченное разрешение: для некоторых приложений, требующих более высокого разрешения, 12 бит может быть недостаточно.
• Сложность интеграции: высокоскоростные интерфейсы и требования к точности могут усложнить интеграцию в некоторые системы.

Типовое использование

• Радиочастотные приложения
• Телекоммуникационное оборудование
• Системы обработки сигналов
• Медицинское изображение
• Профессиональное видео оборудование

Рекомендации по применению

Для достижения наилучших результатов рекомендуется использовать стабильное питание и обеспечить хорошее заземление. Также важно учитывать требования к шумам и помехам в системе, чтобы максимизировать производительность АЦП.

Основные технические характеристики

• Разрешение: 12 бит
• Максимальная частота дискретизации: 500 MSPS
• Питание: 1.8 В
• Форматы выходных данных: двоичный код смещения, дополнение до двух, код Грея
• Интерфейс: LVDS

Возможные аналоги

• ADS5463 от Texas Instruments
• LTC2208 от Linear Technology

Этот АЦП идеально подходит для разработчиков, ищущих баланс между скоростью и точностью в своих проектах, требующих обработки высокоскоростных аналоговых сигналов.
