AD9433BSVZ-125

AD9433BSVZ-125 от Analog Devices

Общее описание

AD9433BSVZ-125 - это 12-битный высокоскоростной аналогово-цифровой преобразователь (ADC) с пьезорезонансной архитектурой от компании Analog Devices. Обеспечивает скорость выборки до 125 мегасемплов в секунду (MSPS), что делает его идеальным для применения в системах, требующих высокой точности и быстродействия.

Преимущества

• Высокая скорость выборки: До 125 MSPS, что позволяет использовать его в высокоскоростных системах передачи данных.
• Высокая точность: 12-битная разрядность обеспечивает отличное разрешение и точность аналоговых сигналов.
• Гибкость напряжения питания: Поддержка широкого диапазона напряжений питания (аналого-цифровое питание от 2.7В до 3.3В и аналоговое питание 5В) упрощает интеграцию в различные системы.
• Совмещенные опции питания: Возможность использования как внешней, так и внутренней опорной напряжения.

Недостатки

• Отсутствие встроенных функций подавления помех: Требуется внешняя обработка для снижения электромагнитных помех.
• Высокое энергопотребление: В сравнении с более новыми компонентами, может потреблять больше энергии при максимальной скорости работы.

Типовое использование

• Системы связи: Применяется в базовых станциях, радиосистемах и других устройствах передачи данных с высокой скоростью.
• Медицинское оборудование: Используется в сложных медицинских диагностических системах, где требуется высокая точность сигналов.
• Военная техника: Применяется в радарных и навигационных системах.
• Промышленные системы: Подходит для автоматизированного контроля и управления процессами.

Рекомендации по применению

• Защита от электромагнитных помех (EMI): Рекомендуется использовать фильтры и экранизирование для минимизации влияния помех.
• Согласование импеданса: Убедитесь, что входные и выходные цепи согласованы по импедансу для предотвращения потерь сигнала.
• Оптимизация питания: Используйте качественные стабилизаторы напряжения для минимизации шума на линиях питания.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: до 125 MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: Параллельный
• Архитектура: Пьезорезонансная
• Тип опорного напряжения: Внутреннее/внешнее
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифро-аналоговое: от 2.7В до 3.3В
• Рабочая температура: от -40°C до +85°C

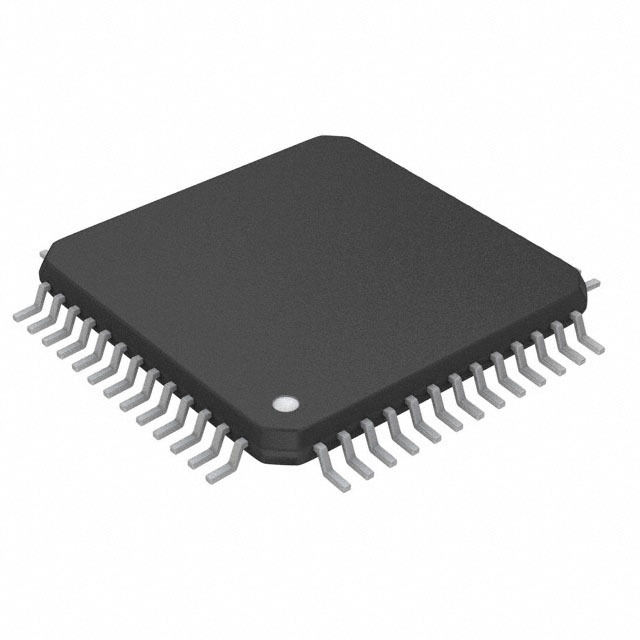

• Корпус: 52-TQFP-EP (10x10 мм)

Возможные аналоги

• AD9230 от Analog Devices
• ADS5410 от Texas Instruments
• LTC2262 от Analog Devices

Этот высокоэффективный компонент позволяет решать широкий спектр задач в различных профессиональных областях, требующих высокой точности и быстродействия.
