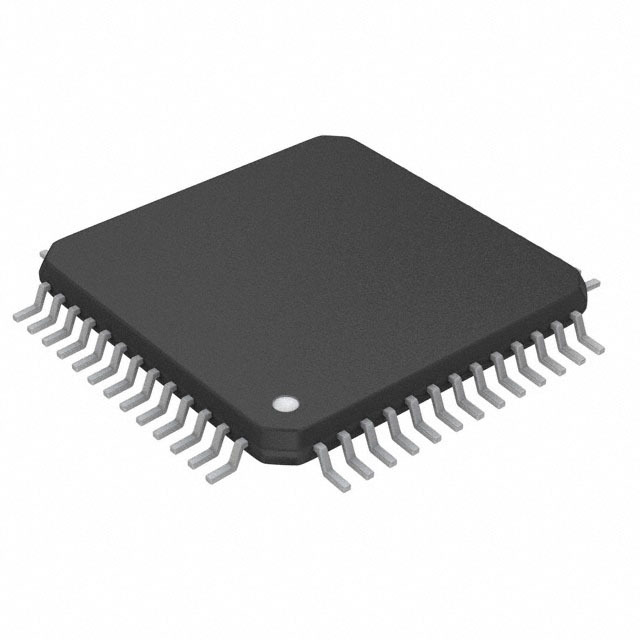

AD9433BSVZ-105

AD9433BSVZ-105 от Analog Devices

Общее описание: AD9433BSVZ-105 — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с частотой выборки до 105 миллионов выборок в секунду (MSPS). Он использует трубопроводную архитектуру, обеспечивающую высокую точность и быстродействие, что делает его идеальным выбором для приложений, требующих высокой производительности в цифровой обработке сигналов.

Преимущества:

• Высокая частота выборки — до 105 MSPS
• Трубопроводная архитектура для обеспечения высокой скорости и точности
• Широкий диапазон рабочих температур (-40°C ~ 85°C)
• Компактный корпус 52-TQFP-EP (10x10) для поверхностного монтажа

Недостатки:

• Необходимость в дополнительной внешней опоре напряжения для обеспечения точности и стабильности
• Требования к питанию: 5V для аналоговой части и 2.7V ~ 3.3V для цифровой

Типовое использование: AD9433BSVZ-105 широко применяется в системах связи, радарных и медицинских системах, а также в спектральном анализе и метрологии. Его высокая производительность делает его отличным выбором для применения в высокоскоростных цифровых системах и устройствах.

Рекомендации по применению:

• Обязательно обеспечить стабилизированное питание для аналоговой и цифровой частей для достижения максимальной точности.
• Используйте высококачественные компоненты для создания внешней опоры напряжения.
• При монтаже следите за правильным отводом тепла для обеспечения надежной работы в температурном диапазоне.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: до 105 MSPS
• Количество входов: 1 (дифференциальный вход)
• Тип архитектуры: Трубопроводная (Pipelined)
• Интерфейс данных: Параллельный
• Соотношение S/H:ADC: 1:1
• Тип опорного напряжения: Внешний, внутренний
• Питание (аналоговое): 5V
• Питание (цифровое): 2.7V ~ 3.3V
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 52-TQFP-EP (10x10)

Возможные аналоги:

• AD9432 от Analog Devices
• LTC2245 от Analog Devices
• ADS5463 от Texas Instruments

AD9433BSVZ-105 — это мощный и надежный АЦП, идеально подходящий для использования в высокоскоростных и высокоточных цифровых приложениях.
