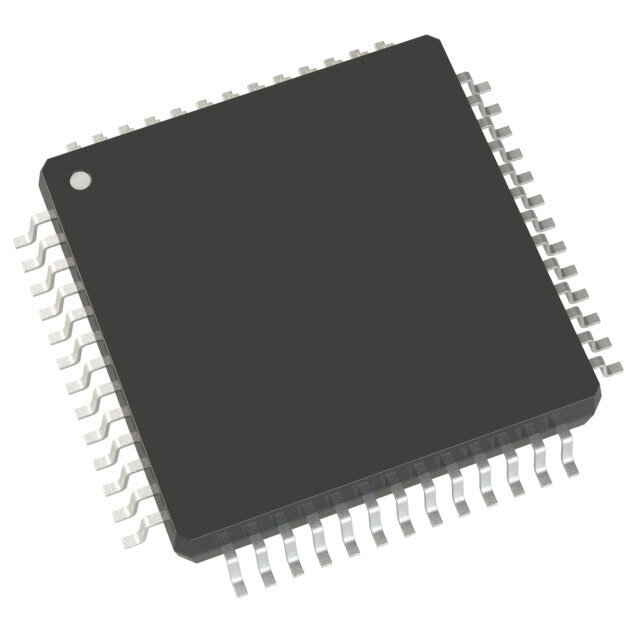

AD9432BSTZ-80

Описание для AD9432BSTZ-80 от Analog Devices

Общее описание: AD9432BSTZ-80 - это высокопроизводительный 12-битный аналого-цифровой преобразователь (ADC) от компании Analog Devices, предназначенный для применения в системах, требующих высокой скорости и точности цифровизации аналоговых сигналов. Этот компонент обеспечивает скорость выборки до 80 мегасемплов в секунду (MSPS), что делает его идеальным для широкого спектра применений в области связи, радаров и медицинской техники.

Преимущества:

• Высокая скорость: До 80 MSPS, что позволяет цифровизировать сигналы с высокой частотой.
• Высокая точность: 12-битное разрешение обеспечивает точные измерения.
• Интегрированный внутренний и внешний эталон: Увеличивает гибкость при проектировании схем.
• Дифференциальный вход: Обеспечивает лучшую помехозащищенность и улучшенное качество сигнала.

Недостатки:

• Высокое потребление энергии: Необходима тщательная проработка системы электроснабжения для управления тепловыделением.
• Сложность разводки: Требуется тщательная работа с сигналами на печатной плате для предотвращения наводок и шума.

Типовое использование:

• Системы радио и беспроводной связи.
• Радиолокационные системы.
• Медицинское оборудование, требующее высокоточного и быстрого сбора данных.

Рекомендации по применению:

• Фильтрация и защита интерфейсов: Во избежание вноса шума и интерференций рекомендуется использовать фильтры и правильную разводку сигнальных линий.
• Питание: Убедитесь в наличии стабильного источника электропитания с минимальными пульсациями для улучшения производительности.
• Отображение данных: Подумайте о добавлении схем для временного хранения и передачи данных с высоким разрешением.

Основные технические характеристики:

• Количество бит: 12
• Скорость выборки (Megasamples per second): 80 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: Пайплайновая
• Тип опорного источника: Внешний, внутренний
• Напряжение питания (Аналоговое): 5V
• Напряжение питания (Цифровое): 2.7V ~ 3.6V
• Рабочая температура: от -40°C до +85°C
• Корпус: 52-LQFP (10x10)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• [AD9432BST-80](https://www.analog.com/en/products/ad9432bst-80.html)
• [AD9230BCPZ-80](https://www.analog.com/en/products/ad9230bcpz-80.html)

Используя AD9432BSTZ-80, вы сможете добиться высокой точности и скорости в ваших электронных схемах, что делает его отличным выбором для приложений, требующих быстрого и надежного оцифровки аналоговых сигналов.
