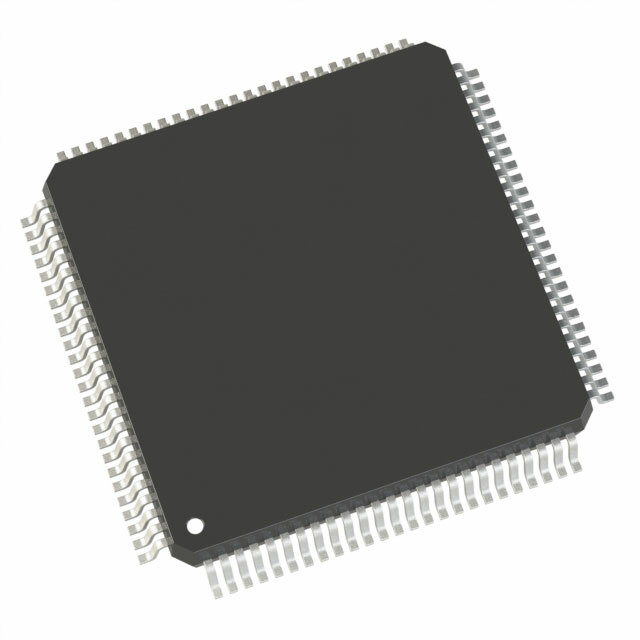

AD9430BSVZ-170

Описание AD9430BSVZ-170 от Analog Devices

Общее описание

AD9430BSVZ-170 — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (ADC) с максимальной частотой дискретизации 170 MSPS от компании Analog Devices. Этот компонент предназначен для применения в высокоскоростных системах обработки сигналов и отличается высокой точностью и низким уровнем шума.

Преимущества

• Высокая скорость: Поддержка частоты дискретизации до 170 MSPS.
• Высокая точность: 12-битное разрешение обеспечивает большую точность при преобразовании аналоговых сигналов в цифровые.
• Низкий уровень шума: Обеспечивает высокое соотношение сигнал/шум (SNR).
• Широкий температурный диапазон: Рабочий диапазон от -40°C до +85°C позволяет использовать компонент в различных условиях.

Недостатки

• Высокое энергопотребление: Может потребоваться эффективность в управлении электроэнергией.
• Требования к внешним компонентам: Возможна необходимость использования дополнительных внешних компонентов для оптимальной работы.

Типовое использование

• Радиопередатчики и радиоприемники.
• Медицинские аппараты для визуализации.
• Системы тестирования и измерений.
• Военные и космические применения.
• Устройства беспроводной связи.

Рекомендации по применению

• Обеспечьте стабильное питание от 3,1 В до 3,6 В для аналоговых цепей и от 3 В до 3,6 В для цифровых цепей.
• Используйте внешние и внутренние опорные напряжения для обеспечения высокого качества признаков.
• Для предотвращения перегрева предусмотрите соответствующее тепловое управление.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 170 MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: LVDS - Parallel, Parallel
• Архитектура: Пайплайн
• Входное напряжение питания (аналог): от 3,1 В до 3,6 В
• Входное напряжение питания (цифровое): от 3 В до 3,6 В
• Тип корпуса: 100-TQFP-EP (14x14)
• Температурный диапазон: от -40°C до +85°C

Возможные аналоги

• AD9433 — Аналогичный ADC от Analog Devices, но с более высоким SNR.
• ADS5463 от Texas Instruments — 12-битный ADC с частотой дискретизации до 500 MSPS.
• LTC2203 — 12-битный ADC от Analog Devices с высокой скоростью.

Заключение

AD9430BSVZ-170 от Analog Devices является отличной опцией для применения в высокоскоростных и высокоточных системах обработки сигналов благодаря своей высокой скорости, точности и низкому уровню шума. Обеспечивайте стабильное питание и правильное управление теплом для достижения наилучших результатов работы компонента.
