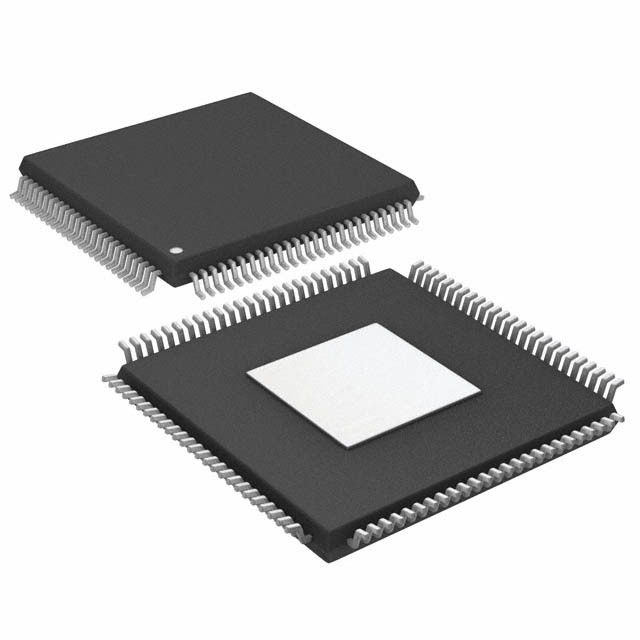

AD9411BSV-200 от Analog Devices

Общее описание

AD9411BSV-200 — это высокоскоростной аналого-цифровой преобразователь (АЦП) от компании Analog Devices. Он обеспечивает 10-битное преобразование со скоростью выборки до 200 MSPS (миллионов выборок в секунду). Этот АЦП предназначен для широкого круга применений, где требуется точное и быстрое преобразование аналоговых сигналов в цифровую форму.

Преимущества

• Высокая скорость: До 200 MSPS обеспечивает быстродействие и точное оцифровывание сигналов.
• Компактный корпус: Поставляется в компактном корпусе 100-TQFP-EP (14x14 мм), что экономит место на плате.
• Широкий температурный диапазон: Работоспособность при температуре от -40 до 85 °C делает его пригодным для использования в суровых условиях.

Типовое использование

• Радиолокация и связь: Используется в системах радиолокационного наблюдения и беспроводной связи.
• Инструментальные измерения: Подходит для высокоточных измерительных приборов.
• Обработка сигналов: Применен в системах цифровой обработки сигналов (DSP) и аналоговых маршрутизаторах.

Рекомендации по применению

• Экранирование и заземление: Для снижения шума и предотвращения помех рекомендуется тщательное экранирование и заземление.
• Энергопотребление: Обратите внимание на организацию питания, чтобы избежать перегревов и обеспечить стабильную работу.
• Фильтрация: Использование фильтров поможет уменьшить нежелательные частоты и улучшить качество преобразования.

Основные технические характеристики

• Разрядность (Number of Bits): 10 бит
• Частота дискретизации (Sampling Rate): до 200 MSPS
• Интерфейс данных (Data Interface): Параллельный
• Количество АЦП (Number of A/D Converters): 1
• Температурный диапазон (Operating Temperature): от -40°C до 85°C
• Корпус (Package / Case): 100-TQFP Exposed Pad
• Монтаж (Mounting Type): Поверхностный монтаж (Surface Mount)

Возможные аналоги

• AD9211 от Analog Devices— 10-битный АЦП с аналогичными характеристиками.
• ADS62P49 от Texas Instruments — высокоскоростной двухканальный 12-битный АЦП.

Этот преобразователь является мощным инструментом в области высокоскоростного цифрового анализа и найдет применение в различных областях, требующих быстрой и точной оцифровки аналоговых сигналов.
