AD9284-250EBZ

Описание продукта: AD9284-250EBZ от Analog Devices

Общее описание:

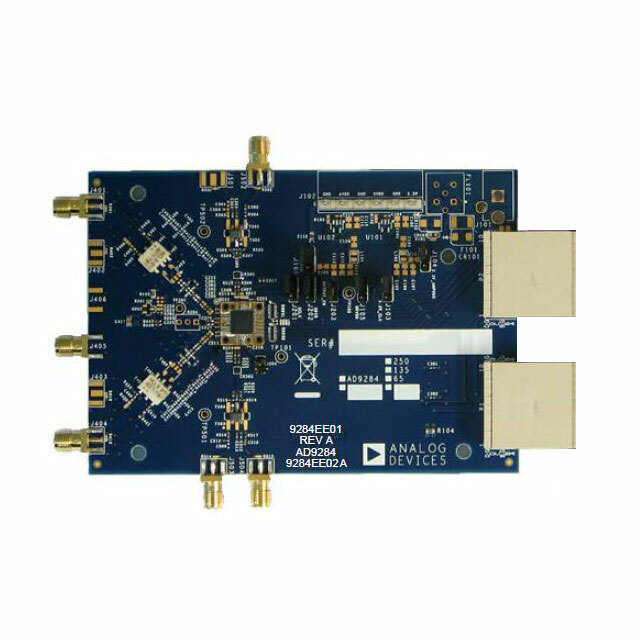

AD9284-250EBZ - это оценочная плата для AD9284, двухканального 8-битного аналого-цифрового преобразователя (АЦП) с максимальной частотой дискретизации 250 MSPS (миллионов выборок в секунду). Эта плата предназначена для демонстрации возможностей AD9284 в различных приложениях, включая беспроводную связь, радары и системы видеонаблюдения.

Преимущества:

• Высокая скорость дискретизации: 250 MSPS поддерживает быструю обработку сигналов.
• Двойной АЦП: Позволяет одновременно обрабатывать два аналоговых сигнала.
• Низкое энергопотребление: Идеально подходит для портативных устройств.
• Простота интеграции: SPI интерфейс для легкой интеграции с микроконтроллерами и FPGA.

Недостатки:

• Ограниченный диапазон входного напряжения: Входное напряжение ограничено 1.2 Vpp, что может потребовать дополнительной обработки сигнала в некоторых приложениях.
• 8-битное разрешение: Может не подходить для приложений, требующих высокой точности измерений.

Типовое использование:

• Беспроводная связь: Анализ и обработка RF сигналов.
• Радиолокационные системы: Обработка сигналов в радарах для обнаружения объектов.
• Видеонаблюдение: Обработка видеосигналов для систем безопасности.

Рекомендации по применению:

Для достижения наилучших результатов рекомендуется использовать стабилизированные источники питания и минимизировать шум на аналоговых входах. Также важно обеспечить корректное заземление оценочной платы для уменьшения влияния внешних помех.

Основные технические характеристики:

• Число АЦП: 2
• Разрешение: 8 бит
• Максимальная частота дискретизации: 250M выборок в секунду
• Интерфейс данных: SPI
• Диапазон входного напряжения: 1.2Vpp

Возможные аналоги:

• ADS5281 от Texas Instruments
• LTC2175 от Linear Technology

Эта оценочная плата предоставляет мощные возможности для разработчиков и инженеров, работающих над передовыми проектами в области обработки сигналов.
