AD9273BSVZ-50

AD9273BSVZ-50 от Analog Devices

Общее описание

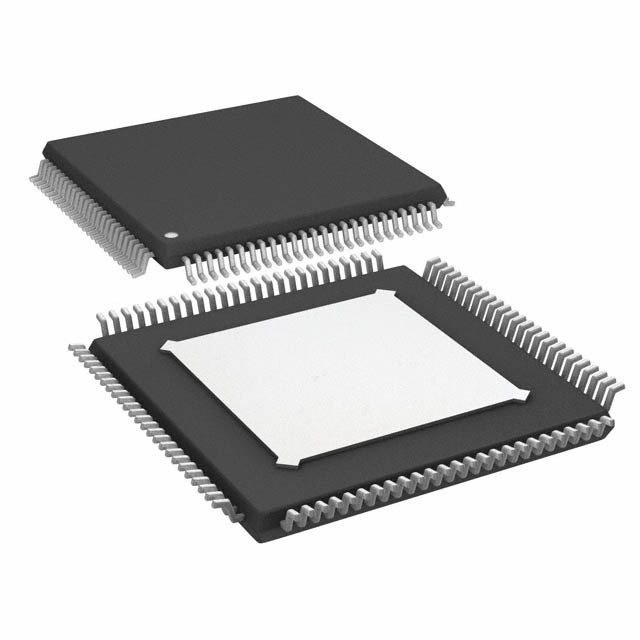

AD9273BSVZ-50 от Analog Devices представляет собой аналогово-цифровой преобразователь (АЦП) со встроенными функциями усиления и фильтрации. Этот высокоинтегрированный чип включает в себя восьмиканальный АЦП с разрешением 12 бит и максимальной скоростью выборки 50MSPS. Также в нем присутствуют функциональные модули предварительного усиления (LNA), переменного усиления (VGA), полоса пропускания (AAF) и кросспоинтный переключатель. Устройство упаковано в компактный корпус 100-TQFP-EP (14x14).

Преимущества

• Высокая интеграция: объединение нескольких функций в одном устройстве минимизирует потребность в дополнительных компонентах и упрощает проектирование.
• Высокоскоростной АЦП: съемка с максимальной скоростью 50MSPS делает его пригодным для приложений, требующих высокой производительности.
• Многофункциональность: включает в себя, кроме АЦП, встроенные усилители (LNA и VGA) и фильтры (AAF), что улучшает качество сигнала и снижает количество шумов.

Недостатки

• Требовательность к питанию: требуется отдельное питание для аналоговой и цифровой частей устройства.
• Требовательность к температурным условиям: следует учитывать, что максимальная рабочая температура ограничена до +85°C.

Типовое использование

• Медицинская аппаратура: ультразвуковые сканеры, медицинские изображения.
• Измерительные приборы: спектроанализаторы, тестовое оборудование.
• Передача данных: телекоммуникационные системы, приемники.

Рекомендации по применению

• Питание: Внимательно следите за графиками потребляемого тока и напряжения, предоставленными в документации, для оптимальной работы устройства.
• Управление теплом: учитывайте, что устройство может нагреваться при работе на высокой скорости; предусмотрите эффективное охлаждение, особенно при максимальной нагрузке.
• Экранирование: из-за высокой чувствительности к шумам, рекомендуется экранировать устройство и разводку на печатной плате.

Основные технические характеристики

• Количество каналов: 8
• Разрешение: 12 бит
• Максимальная скорость выборки: 50MSPS
• Интерфейс данных: SPI
• Источник питания: Аналоговое и цифровое
• Напряжение питания: 1.8V и 3V
• Рабочая температура: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус/форм-фактор: 100-TQFP Exposed Pad (14x14)

Возможные аналоги

• AD9272 от Analog Devices
• ADS5294 от Texas Instruments
• LTC2172 от Analog Devices

Заключение

AD9273BSVZ-50 от Analog Devices - это высокоинтегрированный восьмиканальный АЦП с широкими возможностями настройки и фильтрации сигналов. Это устройство идеально подходит для применений, требующих высокой пропускной способности и точности, таких как медицинская диагностика и спектральный анализ.
