AD9271BSVZRL-50

17 520,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

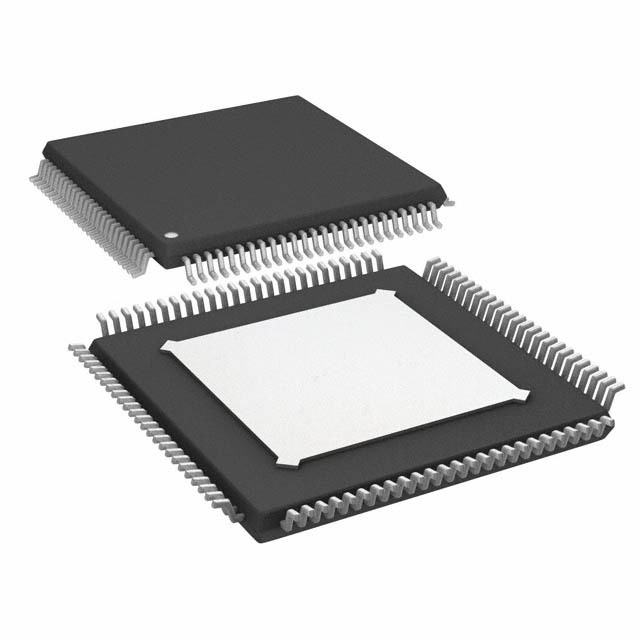

AD9271BSVZRL-50 от Analog Devices

Общее описание

AD9271BSVZRL-50 — это аналогово-цифровой преобразователь (АЦП) с разрешением 12 бит и скоростью выборки до 50 MSPS, который разработан компанией Analog Devices. Этот компонент содержит восемь каналов входов и часто используется в медицинских устройствах, таких как ультразвуковые сканеры, где требуется высокая точность и высокая скорость преобразования сигналов.

Преимущества

  • Высокая скорость выборки: До 50 MSPS, позволяя захватывать и обрабатывать быстрые сигналы.
  • Высокая точность: Разрешение 12 бит обеспечивает детальную дискретизацию аналоговых сигналов.
  • Многофункциональность: Поддерживает различные типы входных сигналов — как дифференциальные, так и однонаправленные.
  • Низковольтное питание: Работает от аналогового напряжения питания 1.8V и цифрового 1.8V, что снижает общие энергозатраты.

Недостатки

  • Сложность в использовании: Требует знаний архитектуры и настройки для достижения оптимальной производительности.
  • Устаревшая серия: Компонент считается устаревшим, и может возникнуть проблема с его доступностью на рынке.

Типовое использование

  • Медицинское оборудование: Ультразвуковые сканеры, аппараты для магнитно-резонансной томографии (МРТ).
  • Беспроводные системы связи: Радиоприемники высокой частоты.
  • Инструментальные системы: Анализаторы сигналов, спектрометры.

Рекомендации по применению

  • Внимательно следите за соблюдением всех электрических характеристик и рекомендуемых условий работы для достижения максимальной производительности.
  • Используйте качественные источники питания с низким уровнем шума для минимизации ошибок преобразования.
  • Разработайте эффективную систему теплового управления для предотвращения перегрева устройства в условиях высоких нагрузок.

Основные технические характеристики

  • Разрешение: 12 бит
  • Скорость выборки: 50 MSPS
  • Количество входов: 8
  • Тип входа: Дифференциальный, однонаправленный
  • Интерфейс данных: LVDS - Serial
  • Архитектура: Многоступенчатая (Pipelined)
  • Тип опорного напряжения: Внешний, внутренний
  • Напряжение питания (аналоговое): 1.8V
  • Напряжение питания (цифровое): 1.8V
  • Температурный диапазон работы: -40°C ~ 85°C
  • Корпус: 100-TQFP, тип монтажа — поверхностный

Возможные аналоги

  • AD9272: Подобная модель с улучшенной производительностью.
  • AD9671: АЦП с 14-разрядным разрешением и высокой скоростью выборки.
  • ADS5281 от Texas Instruments: Аналогичный 12-битный АЦП с 8 каналами и скоростью выборки 40 MSPS.

Используйте AD9271BSVZRL-50 в ваших проектах, чтобы обеспечить надежное и точное преобразование аналоговых сигналов в цифровой формат.
