AD9271BSVZRL-25

Описание AD9271BSVZRL-25 от Analog Devices

Общее описание

AD9271BSVZRL-25 — это интегрированное устройство, которое сочетает в себе функции малошумящего усилителя (LNA), переменного усилителя (VGA), фильтра с настраиваемой полосой пропускания (AAF) и 12-битного аналого-цифрового преобразователя (ADC). Этот компонент идеально подходит для приложений, требующих высокой точности и скорости, таких как медицинское оборудование для ультразвуковой диагностики.

Преимущества

• Высокая точность и скорость: 12-битный ADC с частотой выборки до 25 MSPS обеспечивает качественное преобразование сигнала.
• Интеграция нескольких функций: Включает в себя LNA, VGA, AAF и ADC, что позволяет упростить дизайн и уменьшить количество компонентов.
• Функции энергосбережения: Наличие режимов низкого энергопотребления делает его эффективным для портативных приложений.
• Широкий диапазон рабочих температур: Поддерживает диапазон от -40°C до +85°C, что позволяет использовать устройство в различных условиях эксплуатации.

Недостатки

• Устаревшая модель: Статус "обsolete" может ограничить её использование в новых проектах.
• Ограниченная поддержка: Возможна ограниченная возможность получения технической поддержки и замены.

Типовое использование

• Ультразвуковая диагностика: В медицинских приборах для получения качественных изображений и точных данных.
• Неразрушающий контроль: В промышленных системах для обнаружения дефектов.
• Коммуникационные системы: Используется в высокоскоростных каналах передачи данных для поддержания целостности сигнала.

Рекомендации по применению

• Использование внешнего опорного напряжения: Для улучшенной точности можно использовать внешний источник опорного напряжения.
• Защита от электромагнитных помех (EMI): Рекомендуется предусмотреть экранирование и использовать подходящие фильтры для минимизации влияния EMI.
• Оптимизация печатной платы: Следует уделить особое внимание разводке сигнальных трасс и размещению компонентов для минимизации паразитных эффектов.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 25 MSPS
• Количество входов: 8 (дифференциальные и однополярные)
• Интерфейс данных: LVDS - Serial
• Конфигурация: LNA-VGA-AAF-ADC
• Количество АЦП: 1
• Тип архитектуры: Конвейерная
• Опорное напряжение: Внешнее и внутреннее
• Аналоговое напряжение питания: 1.8 В
• Цифровое напряжение питания: 1.8 В
• Температурный диапазон: от -40°C до +85°C

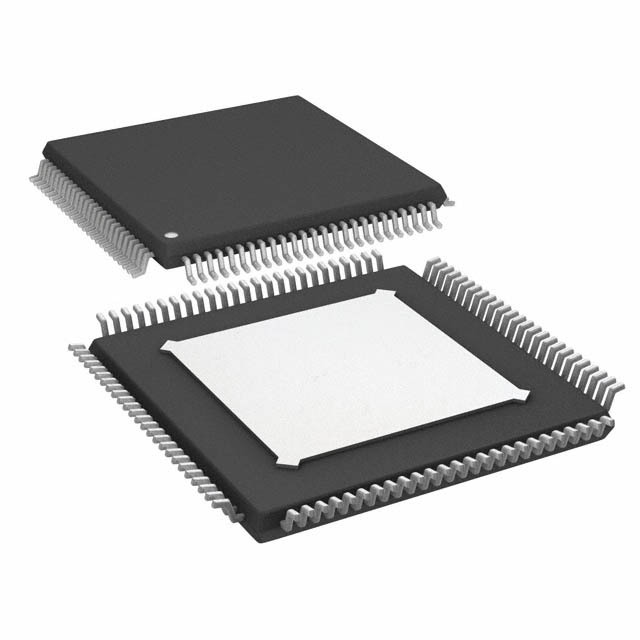

• Корпус: 100-TQFP с раскрытой платформой (EP 14x14 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD9272: Предлагает более высокую частоту выборки и улучшенные характеристики.
• AD9281: Более старая модель с аналогичной архитектурой, но с меньшей частотой выборки.
• AD9213: Новый ADC с более высокой разрядностью и частотой выборки, подходящий для высокоскоростных приложений.

Надеюсь, это описание поможет вам лучше понять возможности и применение AD9271BSVZRL-25. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться!
