AD9271BSVZ-50

AD9271BSVZ-50 от Analog Devices

Общее описание

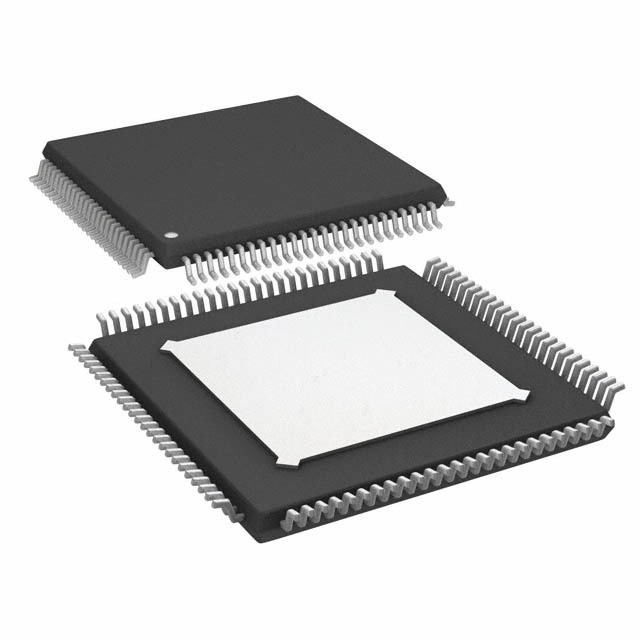

AD9271BSVZ-50 – это мощный аналогово-цифровой преобразователь (АНП, ADC) с 12-разрядной разрешающей способностью, разработанный компанией Analog Devices. Этот компонент оснащен восемью каналами и может обрабатывать данные со скоростью до 50 MSPS (миллионов выборок в секунду). Преобразователь выполнен в корпусе 100-TQFP-EP (14x14 мм), что обеспечивает его компактность и удобство монтажа.

Преимущества

• Высокое разрешение: 12 разрядов
• Высокая скорость выборки: до 50 MSPS
• Многоканальный режим: 8 каналов, что позволяет эффективно обрабатывать многовходовые сигналы
• Совместимость с широким диапазоном источников питания: от 1,7 В до 1,9 В для аналогового и цифрового питания
• Симультанное семплирование: для одновременной обработки сигналов

Недостатки

• Относительно высокая сложность: требует грамотного проектирования схем для полноценного использования всех возможностей
• Потребность в точных внешних компонентах: может быть необходим точный внешний опорный источник
• Ограниченный температурный диапазон: от -40°C до +85°C

Типовое использование

• Системы медицинской визуализации: аппараты ультразвуковой диагностики
• Радиоизмерительное оборудование: анализаторы спектра, радиоприёмники
• Автоматизированные системы управления: промышленная автоматизация, контрольные приборы
• Коммуникационные системы: цифровые приемопередатчики

Рекомендации по применению

• Опорное напряжение: использовать высокостабильный внешний опорный источник напряжения для повышения точности преобразования
• Экранирование и фильтрация: применять экранирование и фильтрацию для снижения электромагнитных и радиочастотных помех
• Адекватное охлаждение: обеспечьте адекватное охлаждение для поддержания оптимального температурного режима

Основные технические характеристики

• Разрешение: 12 бит
• Скорость выборки: 50 MSPS
• Количество входов: 8 дифференциальных или однополярных входов
• Интерфейс данных: LVDS - Serial
• Архитектура: Pipelined
• Типы опорных напряжений: Внешнее, Внутреннее
• Напряжение питания (аналоговое): от 1,7 В до 1,9 В
• Напряжение питания (цифровое): от 1,7 В до 1,9 В
• Рабочий температурный диапазон: от -40°C до +85°C
• Корпус: 100-TQFP-EP (14x14 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD9238BCPZ от Analog Devices: 12-разрядный ADC с похожими характеристиками
• ADS5281IRGZR от Texas Instruments: 8-канальный 12-разрядный ADC с низким энергопотреблением
• AD9642BCPZ от Analog Devices: 14-разрядный многоканальный ADC с более высокой разрешающей способностью

Этот компонент идеально подходит для различных высокоточных и высокоскоростных систем обработки данных, обеспечивая надежное и эффективное преобразование аналоговых сигналов в цифровые данные.
