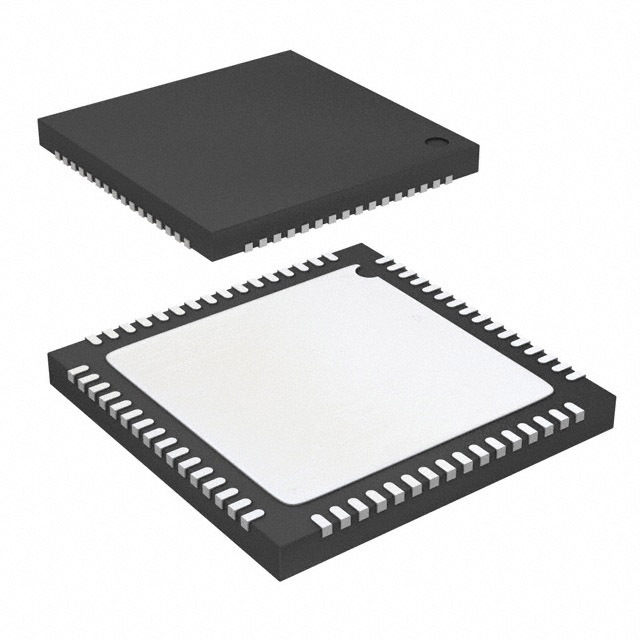

AD9269BCPZRL7-20 от Analog Devices

Общее описание

AD9269BCPZRL7-20 - это 16-битный, дважды отпаяный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, Inc. АЦП обладает высокой точностью и рабочей частотой до 20 MSPS (миллионов выборок в секунду), что делает его идеальным выбором для задач, требующих высокой производительности и точности.

Преимущества

• Высокая точность: 16-битный разрядный код обеспечивает точное преобразование аналоговых сигналов.
• Двойное входное подключение: поддержка двух входных каналов позволяет одновременно измерять два различных сигнала.
• Высокая скорость выборки: с частотой до 20 MSPS, AD9269 способен обрабатывать данные в реальном времени.
• Энергоэффективность: низкое энергопотребление, что особенно важно для портативных и автономных устройств.

Недостатки

• Требует наружного опорного напряжения: необходимость обеспечения стабильного внешнего источника опорного напряжения может усложнить схему.

Типовое использование

• Медицинское оборудование: структурированные и точные измерения биосигналов.
• Коммуникационные системы: получение и обработка сигналов в широкополосных системах связи.
• Радиосистемы: применение в схемах АЦП в радиомодулях с высоким разрешением.
• Радиолокация: цифровая обработка сигналов в радарах.

Рекомендации по применению

• Используйте стабилизированные блоки питания: для достижения высокой точности и низкого уровня шумов рекомендуется использовать надежные внешние источники питания.
• Соответствующая развязка: используйте сигнальные развязки для минимизации угрозы зашумления.
• Тщательная разводка на плате: минимизируйте длину соединительных проводников на печатной плате, чтобы избежать влияния помех.
• Хорошее охлаждение: обеспечьте эффективное охлаждение компонентов, чтобы избежать перегрева при работе на высоких скоростях.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 20 MSPS
• Входной тип: Дифференциальный, однонаправленный
• Интерфейс данных: SPI
• Архитектура: Многоканальная схема с задержкой (Pipeline)
• Опорное напряжение: внешнее и внутреннее
• Напряжение питания (аналоговое): 1.7В - 1.9В
• Напряжение питания (цифровое): 1.7В - 1.9В
• Рабочая температура: -40°C ~ +85°C
• Корпус: 64-LFCSP-VQ (9x9 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• AD9280BCPZRL7 - других вызываемых аналогов с заметными отличиями в параметрах.
• ADS5560 от Texas Instruments - 16-битный, 80 MSPS АЦП.

Сочетание высокой точности, быстрой выборки и низкого энергопотребления делает AD9269BCPZRL7-20 отличным выбором для различных высокопроизводительных приложений.
