AD9255-125EBZ

AD9255-125EBZ от Analog Devices

Общее описание

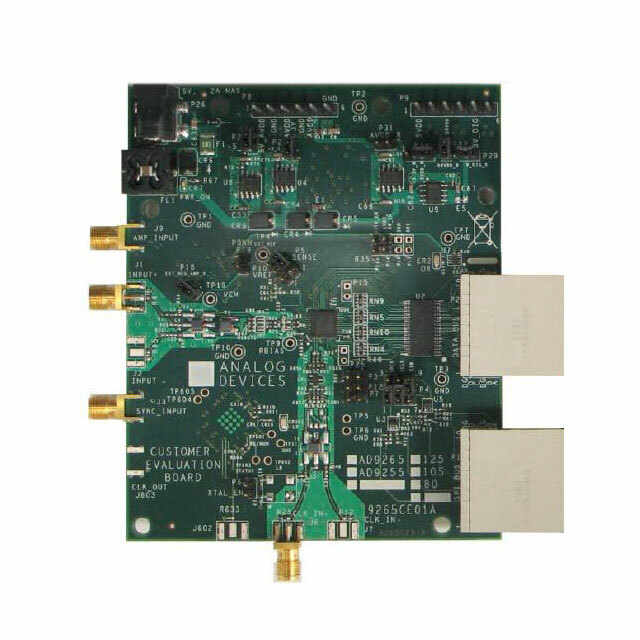

AD9255-125EBZ — это оценочная плата для аналогово-цифрового преобразователя (АЦП) AD9255-125 от компании Analog Devices. Этот АЦП имеет разрядность 14 бит и поддерживает скорость выборки до 125 миллионов выборок в секунду (MSPS). Оценочная плата предназначена для оценки характеристик АЦП AD9255 и упрощения его интеграции в различные системы.

Преимущества

• Высокая скорость выборки: до 125 MSPS, что делает ее идеальной для широкого спектра применений.
• Высокая точность: разрядность 14 бит обеспечивает точность преобразования аналогового сигнала в цифровой.
• Простота интеграции: плата оснащена всеми необходимыми разъемами и интерфейсами для легкой установки и тестирования.
• Поддержка SPI-интерфейса: для легкой настройки и управления преобразователем.

Недостатки

• Может потребовать дополнительные компоненты для интеграции в конечную систему.
• Требуется питание ±5 В, что может потребовать дополнительных преобразователей мощности.

Типовое использование

• Системы радиосвязи
• Обработка изображений и видео
• Медицинские приборы
• Оборудование для испытаний и измерений

Рекомендации по применению

Для оценки характеристик АЦП рекомендуется подключить плату через высокочастотные разъемы к источникам сигналов с низким уровнем шума. Возможна интеграция платы с системами сбора данных для проведения различных тестов и измерений.

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 14 бит
• Скорость выборки: до 125 MSPS
• Интерфейс данных: SPI
• Входной диапазон: от 1 до 2 В пик-пик
• Мощность: 321 мВт при 125 MSPS
• Рабочая температура: от -40°C до +85°C
• Питание: +1.8V и +3.3V

Возможные аналоги

• [ADS4249IPFP от Texas Instruments](https://www.ti.com/lit/ds/symlink/ads4249.pdf): двойной 14-битный АЦП с аналогичной скоростью выборки.
• [LTC2255 от Analog Devices](https://www.analog.com/media/en/technical-documentation/data-sheets/LTC2255.pdf): 14-битный АЦП с аналогичной точностью и чуть меньшей скоростью выборки 105 MSPS.

Заключение

Оценочная плата AD9255-125EBZ представляет собой мощный инструмент для разработки и тестирования высокоскоростных аналогово-цифровых преобразователей. Она предлагает высокую точность и производительность, что делает её идеальной для использования в широком спектре приложений, от радиосвязи до медицинских приборов.
