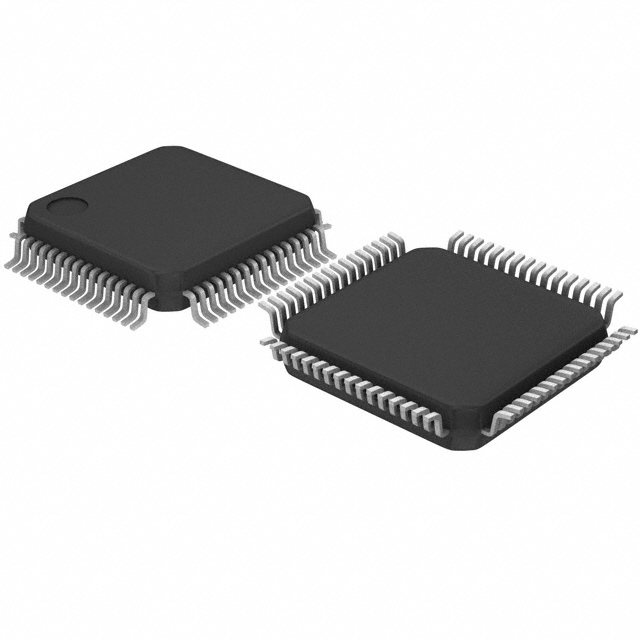

AD9248BSTZ-65

AD9248BSTZ-65 от Analog Devices

Общее описание

AD9248BSTZ-65 - это высокопроизводительный 14-битный аналогово-цифровой преобразователь (ADC) с архитектурой трубчатого типа. Устройство оптимизировано для работы с высокой скоростью семплирования до 65 млн выборок в секунду (MSPS), обеспечивая при этом отличную точность и линейность. Этот ADC подходит для различных приложений, требующих высокой точности и быстрого преобразования аналоговых сигналов в цифровые.

Преимущества

• Высокая разрядность (14 бит) обеспечивает превосходную точность и разрешение.
• Скорость преобразования до 65MSPS.
• Поддержка дифференциальных и одноконцовых входов.
• Встроенные и внешние опорные напряжения для гибкости в проектировании.
• Параллельный интерфейс для быстрой передачи данных.
• Возможность одновременного семплирования сигналов.

Недостатки

• Относительно высокая стоимость для применения в бюджетных проектах.
• Требует точного управления питанием для достижения наилучших характеристик.
• Большое количество выводов может усложнить монтаж и разводку на печатной плате.

Типовое использование

• Цифровая обработка сигналов
• Радиосистемы и приемники
• Осциллографы и системы сбора данных
• Медицинское оборудование, включая ультразвуковые системы

Рекомендации по применению

• Убедитесь, что питающее напряжение соответствует спецификациям (2.7V - 3.6V для аналоговой части и 2.25V - 3.6V для цифровой).
• Используйте качественные компоненты фильтрации питания для минимизации шумов.
• Разводку сделайте максимально компактной и близкой к компоненту для минимизации паразитных индуктивностей.
• При разработке печатной платы обеспечьте короткий путь для аналоговых сигналов к выводам устройства.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 65MSPS
• Количество входов: 2 (поддержка дифференциальных и одноконцовых сигналов)
• Интерфейс данных: Параллельный
• Архитектура: Трубчатая
• Опорное напряжение: Внешнее или внутреннее
• Питание (аналоговая часть): 2.7V - 3.6V
• Питание (цифровая часть): 2.25V - 3.6V
• Температурный диапазон: -40°C до +85°C
• Корпус: 64-LQFP (7x7 мм)
• Монтаж: Поверхностный

Возможные аналоги

• AD9253 – 14-битный четырехканальный ADC с частотой выборки до 125MSPS.
• ADS62P49 от Texas Instruments – 14-битный ADC с частотой до 250MSPS.

AD9248BSTZ-65 является отличным выбором для цифровой обработки сигналов и точного измерительного оборудования, где высокая скорость и точность имеют первостепенное значение.
