AD9248BCPZ-65

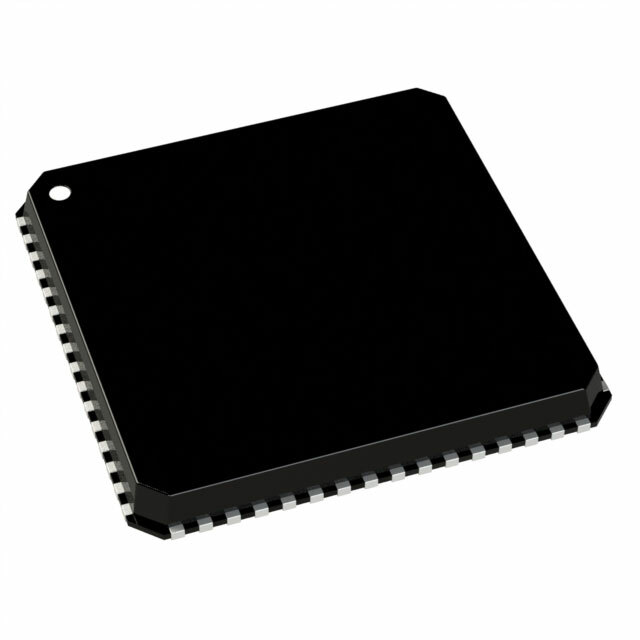

Описание для AD9248BCPZ-65 от Analog Devices

Общее описание

AD9248 — это 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейерного типа, который поддерживает параллельный интерфейс данных. Устройство поставляется в корпусе 64-LFCSP и способно обеспечивать скорость выборки до 65 мегасемплов в секунду (MSPS). Он предназначен для высокоскоростного аналого-цифрового преобразования и обладает высокими параметрами точности и стабильности.

Преимущества

• Высокая скорость выборки: 65 MSPS
• Высокая разрядность: 14 бит, что обеспечивает высокую точность измерений
• Параллельный интерфейс данных: Быстрый и эффективный обмен данными с микропроцессором или FPGA
• Компактный корпус: 64-LFCSP для экономии места на печатной плате
• Работа с дифференциальными и однополярными входами: Большая гибкость в подключении аналоговых сигналов

Недостатки

• Требует внешнего опорного напряжения: Необходимость в особенно точных опорных источниках питания для достижения требуемой точности

Типовое использование

• Осциллографы: Устройства, где требуется высокая скорость выборки, чтобы точно захватить быстрые события.
• Обработка сигналов в реальном времени: Применения, такие как SDR (программно-конфигурируемое радио) и другие системы связи.
• Медицинские приборы: Высокоточные измерительные устройства, например, ультразвуковые сканеры.
• Радиолокационное оборудование: Обработка сигналов радаров и систем навигации.

Рекомендации по применению

• Используйте фильтры на входе: Для уменьшения высокочастотных помех и улучшения соотношения сигнал/шум.
• Обеспечьте хорошее охлаждение: Для поддержания стабильных рабочих характеристик АЦП.
• Используйте точные источники опорного напряжения: Чтобы минимизировать ошибки преобразования.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 65 MSPS
• Количество входов: 2 дифференциальных или однополярных
• Интерфейс данных: Параллельный
• Тип конвейерной архитектуры: 1:1 S/H-ADC
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 2.25V ~ 3.6V
• Рабочая температура: -40°C ~ 85°C
• Корпус: 64-LFCSP-VQ (9x9 мм)

Возможные аналоги

• AD9268: АЦП с аналогичными характеристиками, но с более высокими частотами выборки.
• AD9246: 14-битный АЦП с немного другой набором характеристик и корпусом.

С этими характеристиками и рекомендациями вы сможете правильно интегрировать AD9248BCPZ-65 в ваши проекты, обеспечивая высокую точность и надежность измерений.
