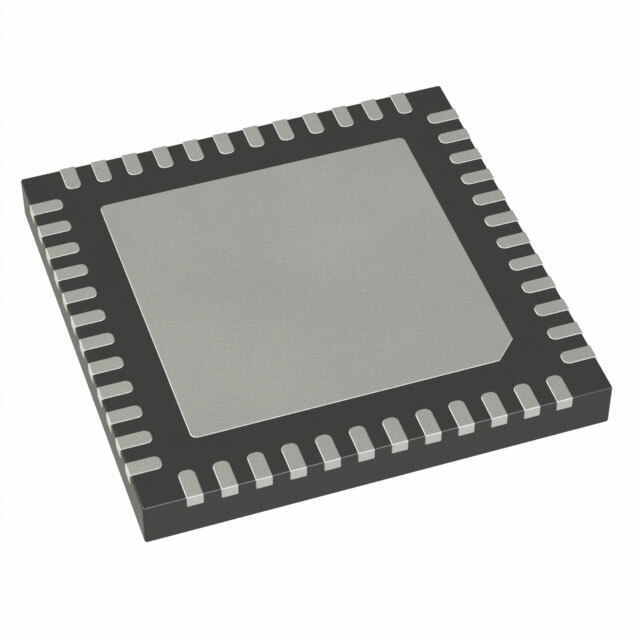

AD9246BCPZRL7-80 от Analog Devices

Общее описание

AD9246BCPZRL7-80 - это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой. Он предназначен для преобразования аналоговых сигналов в цифровые с высокой точностью и скоростью до 80 MSPS (миллионов выборок в секунду). Выполнен в компактном корпусе LFCSP размером 7х7 мм.

Преимущества

• Высокая точность: 14-битное разрешение для точного измерения аналоговых сигналов.
• Высокая скорость преобразования: до 80 MSPS, что позволяет обрабатывать быстро меняющиеся сигналы.
• Низкое энергопотребление: обеспечивает эффективное использование энергии, что является критически важным в портативных и автономных устройствах.
• Широкий диапазон входных напряжений: поддерживает как дифференциальные, так и одиночные входы.

Недостатки

• Требуется хороший дизайн печатной платы: для полного использования потенциала АЦП необходима тщательная разводка.
• Высокие требования к источникам питания и заземлению: для минимизации шумов и обеспечения стабильной работы.

Типовое использование

• Цифровые осциллографы: для высокой точности временных измерений сигнала.
• Медицинское оборудование: такие как ультразвуковые сканеры и компьютерные томографы.
• Радиочастотные системы и коммуникаторы: для высокоскоростного и точного преобразования сигналов.
• Портативные и переносные устройства: где важны низкое энергопотребление и высокая производительность.

Рекомендации по применению

• Используйте стабилизированные источники питания для минимизации шумов.
• Обеспечьте хорошее заземление и экранирование для предотвращения помех.
• При проектировании печатной платы соблюдайте рекомендации производителя по разводке сигналов и размещению компонентов.

Основные технические характеристики

• Разрешение: 14 бит
• Частота дискретизации: до 80 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный или одиночный
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная
• Напряжение питания, аналоговое: 1.7V ~ 1.9V
• Напряжение питания, цифровое: 1.7V ~ 3.6V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 48-LFCSP-VQ (7x7 мм)

Возможные аналоги

• AD9238BCPZ-80 от Analog Devices
• ADS5500IPAP от Texas Instruments

Заключение

AD9246BCPZRL7-80 является надежным решением для высокоскоростного и точного аналогово-цифрового преобразования в различных приложениях. Он сочетает в себе высокую производительность, низкое энергопотребление и широкие возможности интеграции в сложные системы.
