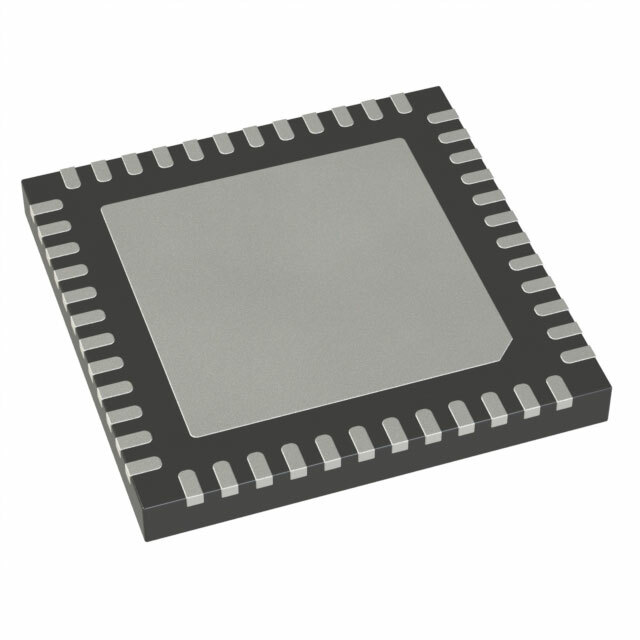

AD9246BCPZRL7-105

AD9246BCPZRL7-105 от Analog Devices

Общее описание

AD9246BCPZRL7-105 — это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой pipeline и высокой скоростью семплирования до 105 MSPS. Он поставляется в компактном корпусе LFCSP размером 7x7 мм, что делает его идеально подходящим для приложений с ограниченным пространством.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность преобразования аналоговых сигналов в цифровые.
• Быстрое семплирование: Скорость в 105 MSPS позволяет использовать устройство в приложениях с высокими требованиями к производительности.
• Низкое энергопотребление: Эффективное использование энергии делает его идеальным для мобильных и портативных устройств.
• Компактность: Корпус LFCSP (48-LFCSP-VQ) уменьшает размер устройства, что важно в условиях ограниченного пространства.

Недостатки

• Поддержка одного входа: Ограничение на один вход может быть недостатком для многоканальных систем.
• Сложность интеграции: Высокая скорость и точность могут потребовать специальных мер для минимизации шумов и иных помех в схеме.

Типовое использование

• Радиосвязь: Идеален для систем цифровой обработки сигналов (DSP) в радиосвязи.
• Медицинская техника: Используется в медицинских диагностических приборах, требующих высокой точности.
• Измерительные приборы: Подходит для высокоточных измерительных систем.
• Военные приложения: Применяется в радарных и других системах с высокими требованиями к точности и скорости.

Рекомендации по применению

1. Фильтрация и защита входов: Используйте фильтры для минимизации шумов на входе.
2. Блокировка питания: Обеспечьте качественную блокировку питаний для предотвращения помех.
3. Термическое управление: Обеспечьте адекватное термическое управление для стабилизации работы устройства.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость семплирования: до 105 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, Одноконцевой
• Интерфейс данных: Параллельный
• Архитектура: Pipeline
• Напряжение питания (аналоговое): 1.7В - 1.9В
• Напряжение питания (цифровое): 1.7В - 3.6В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-LFCSP-VQ (7x7 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• AD9643BCPZRL7-125 от Analog Devices: 16-битный АЦП с большей разрядностью.
• ADS54J60 от Texas Instruments: 14-битный АЦП с более высокой скоростью семплирования до 500 MSPS.
• LTC2175 от Analog Devices: Серия 16-битных АЦП для конкурентоспособных приложений.

Этот функционально насыщенный и высокоточный АЦП AD9246BCPZRL7-105 обеспечит непревзойденную производительность в ваших проектах, требующих максимальной точности и высокой скорости обработки сигналов.
