AD9238BSTZ-40

8 880,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

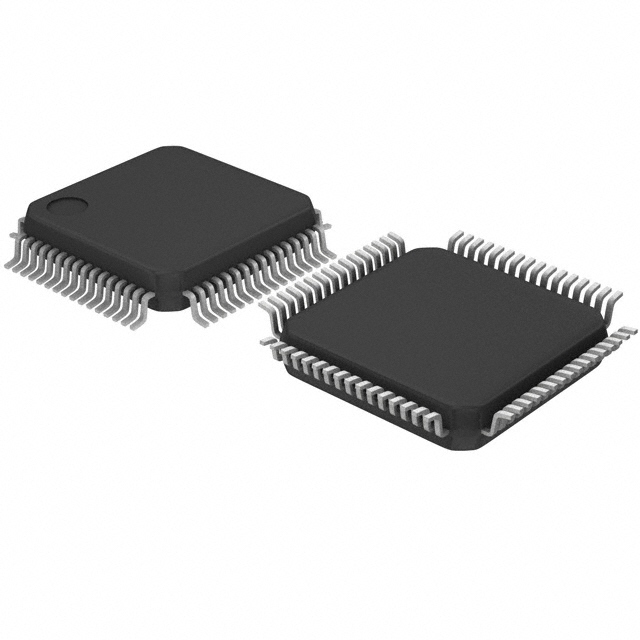

AD9238BSTZ-40 от Analog Devices

Общее описание

AD9238BSTZ-40 от Analog Devices – это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейера. Имеет два канала, что делает его пригодным для приложений, требующих одновременного масштабирования аналоговых сигналов. Максимальная скорость дискретизации составляет 40 MSPS, что позволяет использовать его в различных высокоскоростных приложениях.

Преимущества

  • Высокая точность: 12-битная разрядность обеспечивает высокую точность преобразования.
  • Два канала: возможность одновременного преобразования двух входных сигналов.
  • Режим конвейера: обеспечивает высокую производительность и низкую латентность.
  • Гибкость ввода: поддержка дифференциального и одноконцевого ввода.
  • Различные варианты источников опорного напряжения: возможность использовать внутреннее или внешнее опорное напряжение.

Недостатки

  • Требует дополнительных компонентов: может потребоваться дополнительная внешняя схема для фильтрации и стабилизации питания.
  • Сложность: более сложный в проектировании и использовании по сравнению с менее производительными АЦП.

Типовое использование

  • Обработка сигналов в телекоммуникациях.
  • Медицинские устройства для обработки изображений.
  • Радарные и навигационные системы.
  • Высокоскоростные измерительные системы и осциллографы.
  • Системы управления и автоматизации.

Рекомендации по применению

  • Для достижения максимальной производительности используйте низкошумящие источники питания и тщательно фильтруйте сигналы.
  • Обеспечьте хорошую заземляющую схему для минимизации воздействия шумов.
  • Позаботьтесь о правильном выборе опорного напряжения для повышения точности преобразования.

Основные технические характеристики

  • Разрядность: 12 бит
  • Скорость дискретизации: 40 MSPS
  • Количество входов: 2
  • Тип ввода: Дифференциальный, одноконечный
  • Интерфейс данных: Параллельный
  • Конфигурация: S/H-ADC
  • Архитектура: Конвейерная
  • Тип опорного напряжения: Внешнее, внутреннее
  • Напряжение питания, аналоговое: 2.7V ~ 3.6V
  • Напряжение питания, цифровое: 2.25V ~ 3.6V
  • Особенности: Одновременное преобразование
  • Температурный диапазон: -40°C ~ 85°C
  • Корпус: 64-LQFP (7x7)
  • Тип монтажа: Поверхностный (SMD)

Возможные аналоги

  • AD9238BSTZ-80: Более высокая скорость дискретизации до 80 MSPS.
  • AD9637: 12-битный АЦП с поддержкой более высокой скорости дискретизации до 210 MSPS.
